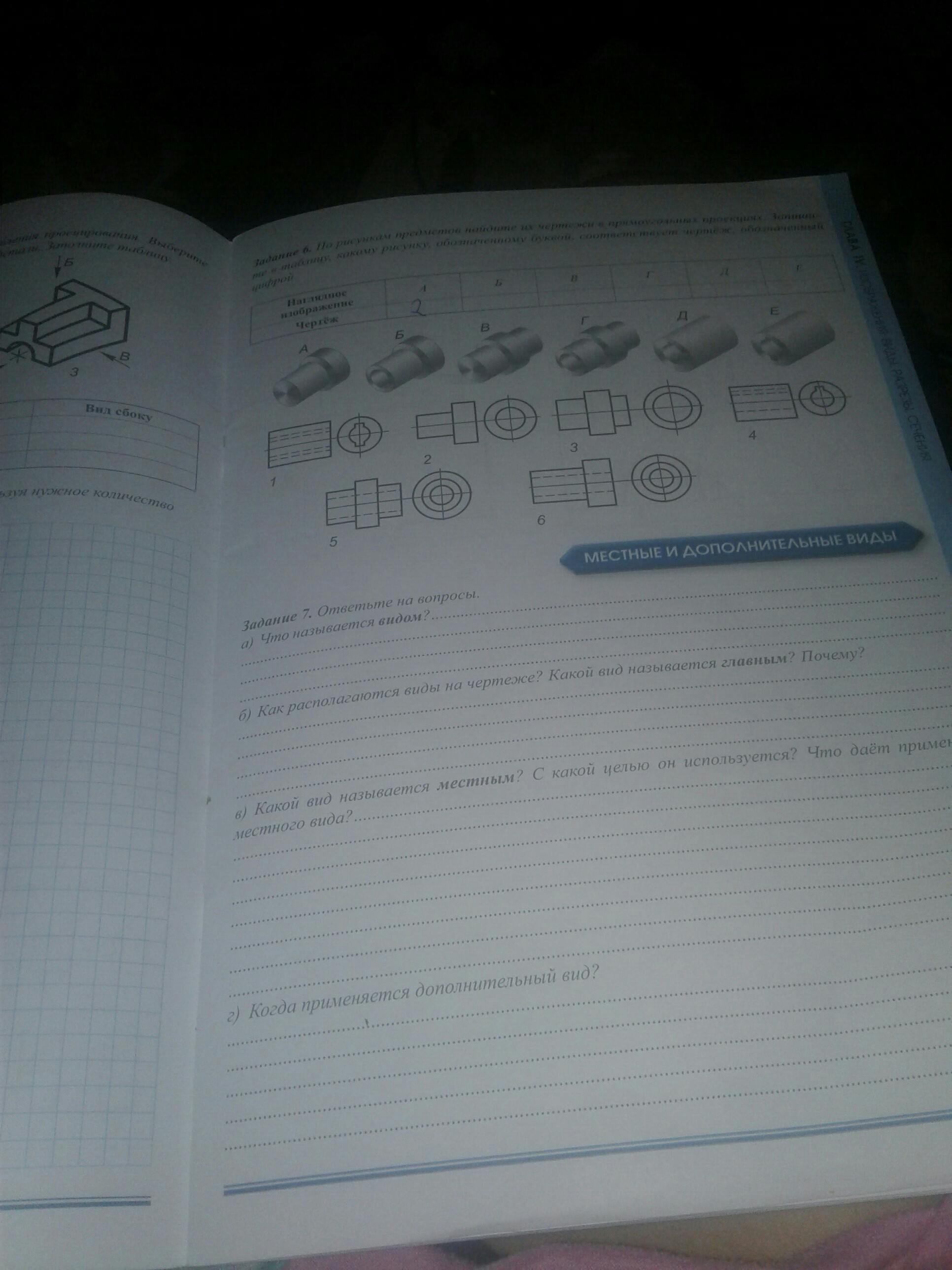

помагите пожалуйста по черченю срочно нужно пожалуйста прошу вас умоляю срочно

Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Его применяют в том случае. когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и пр.).Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями

забыла про местный вид написать

1.вид— это изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображении допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. 2.Изображение, полученное на фронтальной плоскости проекций, называется видом спереди. Это изображение принимается на чертеже за главное. Поэтому такой вид еще называют главным. При выполнении чертежа предмет надо так располагать относительно фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.Изображение на горизонтальной плоскости проекций называется видом сверху.Изображение на профильной плоскости проекций называется видом слева.3.Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций
