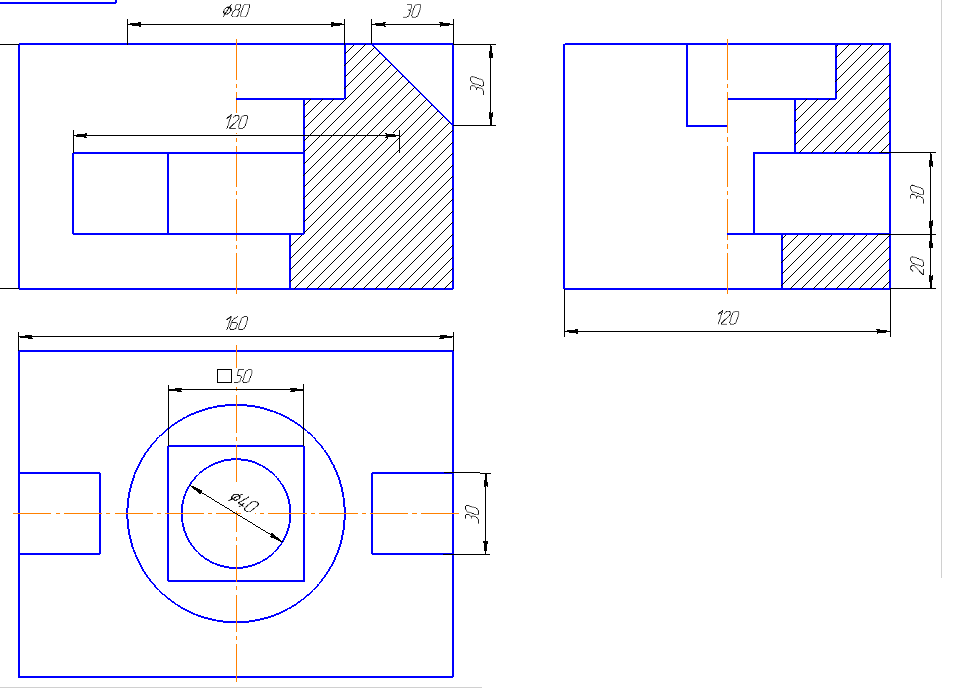

Как наносятся размеры по совмещении вида с разрезом? Это нормально, что стрелка захватывает пустоту?

При соединении половины вида и половины разреза размеры наносят следующим образом:- размеры, относящиеся к внутреннему строению детали, располагают со стороны разреза(справа от оси симметрии);- размеры, относящиеся к наружному строению детали, располагают со стороны вида (слева от оси симметрии);- размеры тех деталей, которые попали в разрез (или их элементов) указывают размерной линией со стрелкой на одном конце, другой конец может заходить за ось симметрии на 2-5 мм;- диаметр обозначают как обычно, ближе к оси симметрии.
