ОТветьте на Вопросы по черчению по рисунку,рисунок во влажениях !!!!!!!! 1)))КАкие изображения даны на чертежах(дайде название видам и разрезам?) 2)))С какой цельюданы разрезы?Что они выявляют?Сколько отверстий в детали? 3)))Сколько фасок у детали?Каковы их размеры? 4)))Какими размерами надо воспользоваться,чтобы просверлить отверстия,там где необходимо? Спасибо кто сделает!Только фигню не пишите !!! - Дата: 13.05.2019, Автор: marquispkbb - №1409424

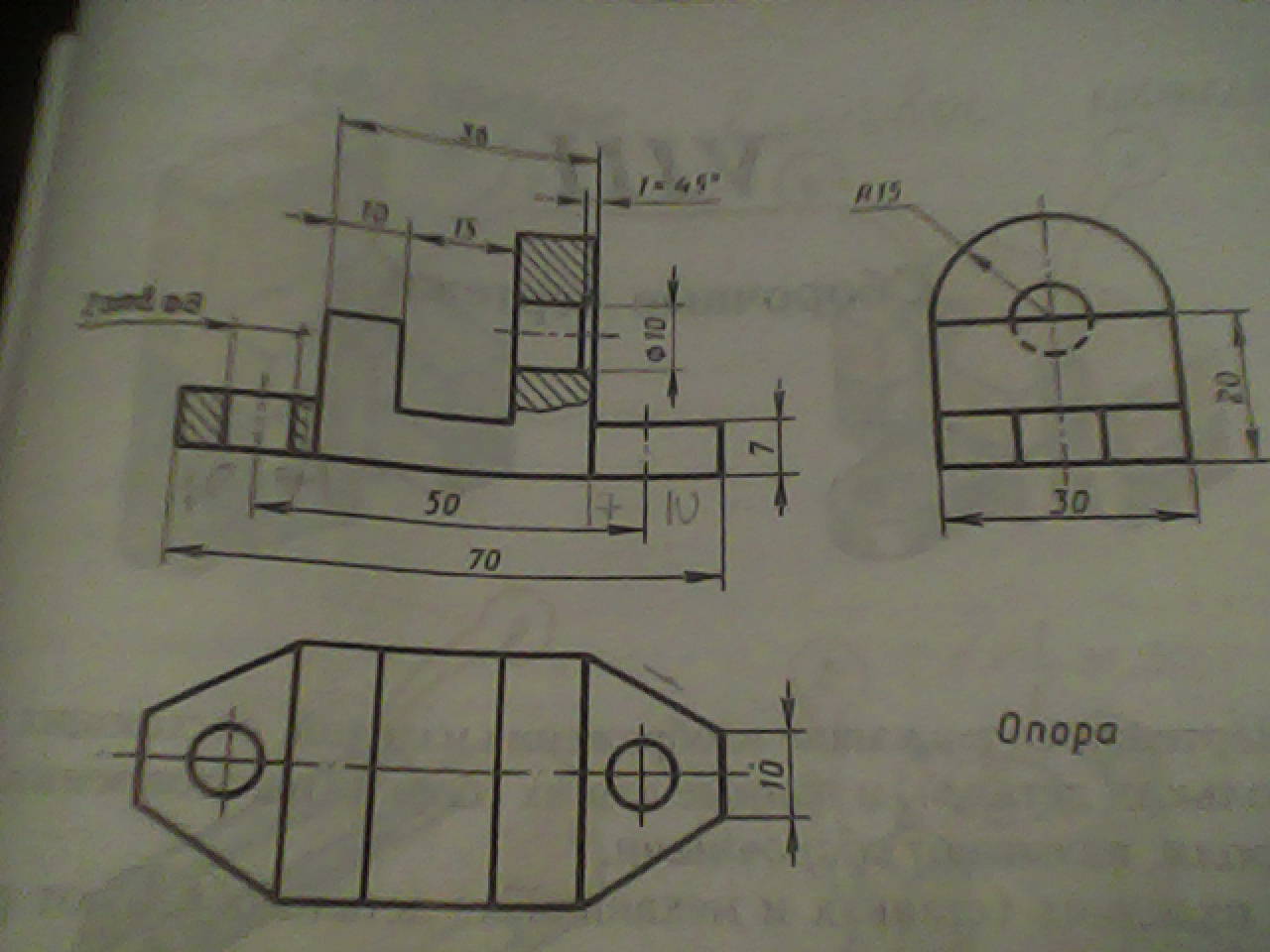

ОТветьте на Вопросы по черчению по рисунку,рисунок во влажениях !!!!!!!!

1)))КАкие изображения даны на чертежах(дайде название видам и разрезам?)

2)))С какой цельюданы разрезы?Что они выявляют?Сколько отверстий в детали?

3)))Сколько фасок у детали?Каковы их размеры?

4)))Какими размерами надо воспользоваться,чтобы просверлить отверстия,там где необходимо? Спасибо кто сделает!Только фигню не пишите !!!
- Предмет:
  Другие предметы
- Автор:
  marquispkbb
- 6 лет назад

Ответы 1

На чертеже показаны вид спереди, его ещё называю главным видом, вид слева и вид сверху. На чертеже показан простые, продольные, местные разрезы (их два)

2. Разрез дан с целью показать размер и расположение отверстий в детали (их три).

3. У детали одна фаска размером 2 мм и наклоном 45 градусов.

4. Для сверления двух отверстий в этой детали необходимо сверло диаметром 8 мм, а для сверления третьего отверстия - сверло диаметром 10 мм.
- Автор:
  tyson
- 6 лет назад
- 0
