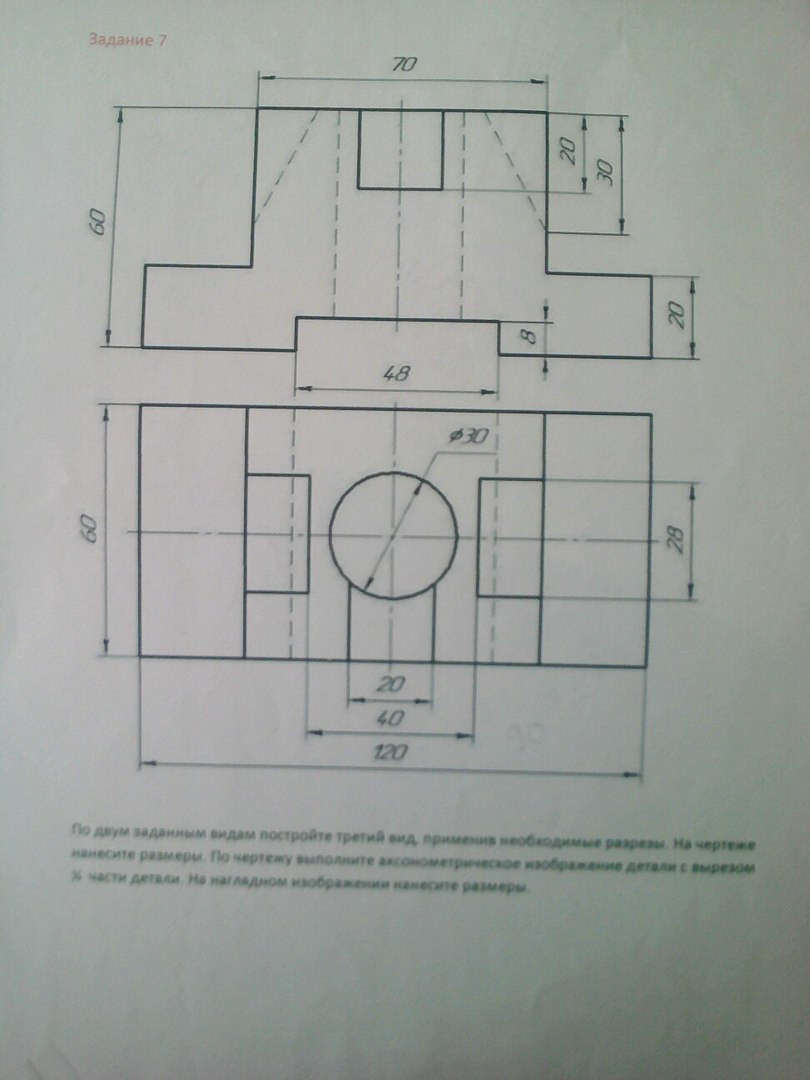

По двум заданным видам детали постройте третий, применив необходимые разрезы. Помогите, пожалуйста!!!

Я удалил уже этот файл, могу только на скриншоте просто в паинте показать как делать.

хорошо!!

Тут переделывать-то плевое дело, две линии из невидимых сделать видимыми, а две стереть. И нанести штриховку.

http://dropmefiles.com/bg65X

спасибо Вам большое!

Синие линии, это вспомогательные линии, с их помощью, вы найдете проекцию выреза детали, на виде слева. Их можно не строить, а можно тоненькими линиями прочертить.
