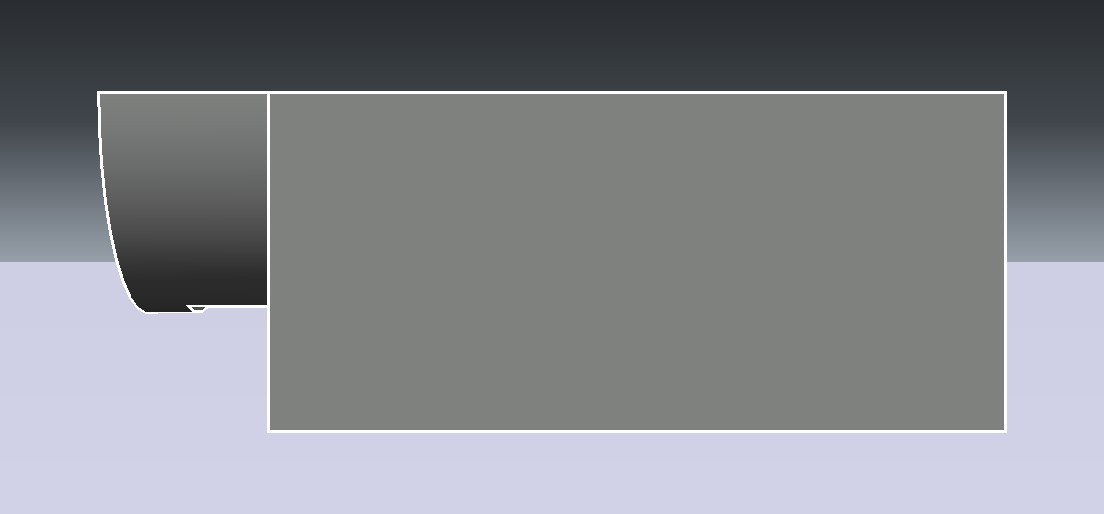

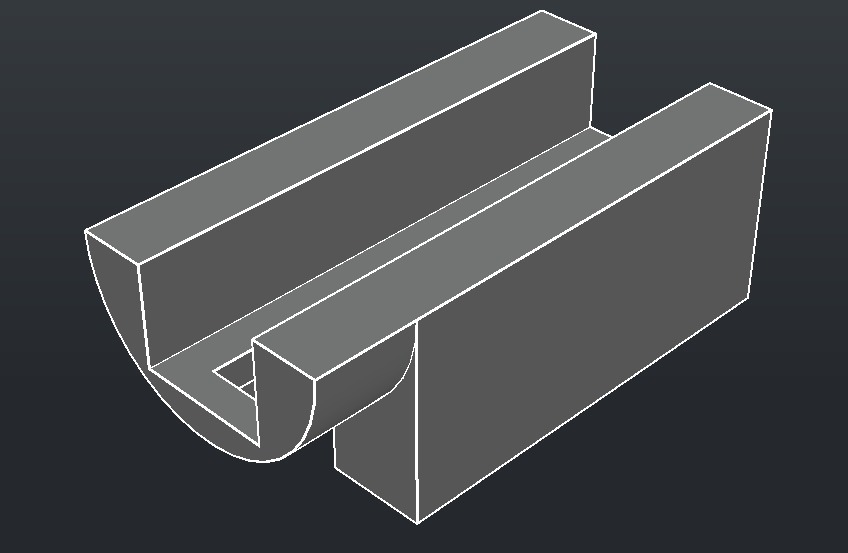

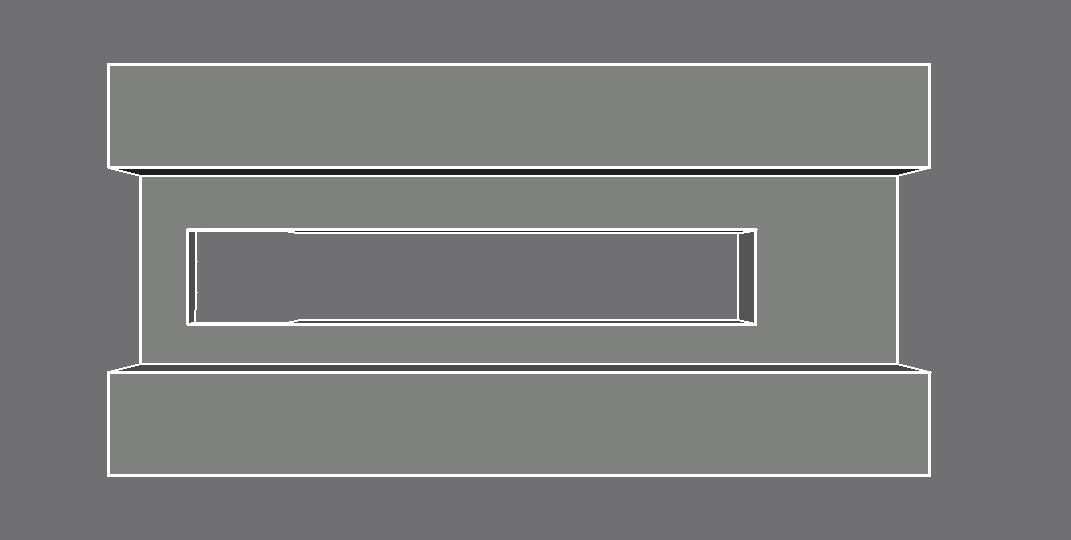

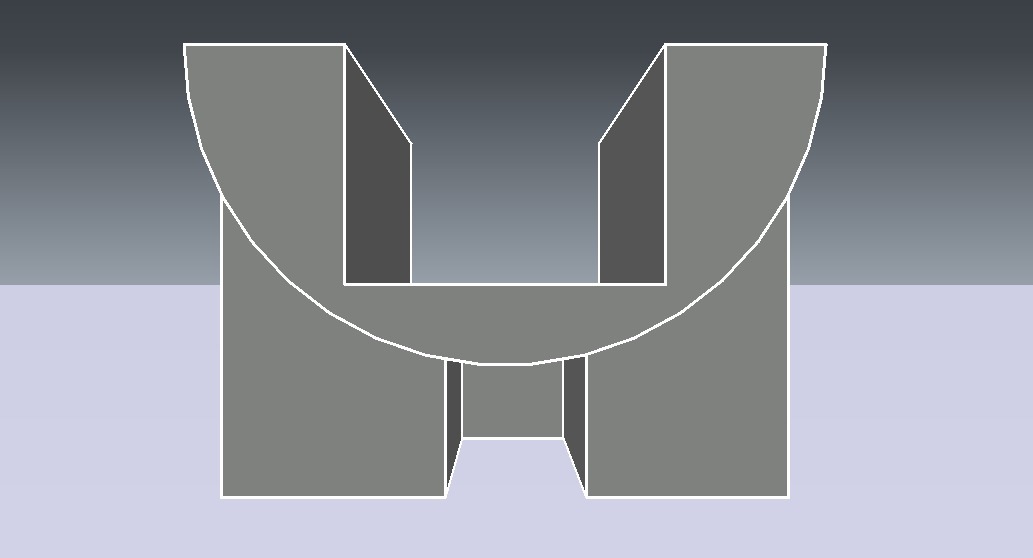

!!!Черчение!!!Опора представляет собой прямоугольный параллелепипед, к левой (наименьшей) грани которого присоединен полуцилиндр, имеющий с параллелепипедом общее нижнее основание. По центру верхней (наибольшей) грани параллелепипеда, вдоль ее длинной стороны, проходит паз призматической формы. В основании детали находится сквозное отверстие призматической формы. Его ось совпадает на виде сверху с осью паза. Высота параллелепипеда 30 мм, длина 65 мм, ширина 40 мм. Высота полуцилиндра 15 мм, основание R 20 мм. Ширина паза призматической формы 20 мм, глубина 15 мм. Ширина отверстия 10 мм, длина 60 мм. Находится отверстие на расстоянии 15 мм от правой грани опоры. Примечание: при нанесении размеров деталь рассматривать цельной.
