• Помогите, пожалуйста, решить с объяснением задачку по "технической механике" пожалуйста :)

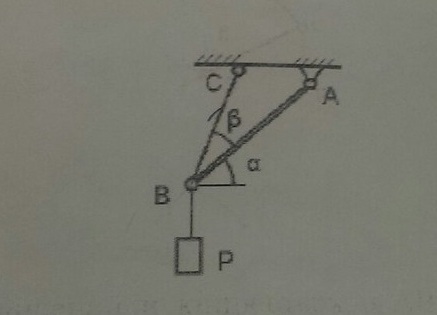

    Груз весом Р=10 Н подвешен к концу стержня АВ , который удерживается под углом α=15° к горизонту при помощи троса ВС . Угол между тросом и стержнем равен β=30° .
    Определить усилия в стержнях и натяжение тросах.

    question img

Ответы 1

  • Рассматриваем равновесие тела по осям Ox Oy:Пусть Sa, Sс - усилия в стержнях. Проекция на ось Оу относительно В даст:Sc * sin( alpha + beta ) + Sa * sin alpha - P = 0Проекция на Оx:Sa * cos alpha = - cos ( alpha + beta ) * ScДалее решаем систему. Sa = -cos (alpha + beta )*Sc/cos alphaSc * sin( alpha + beta) - tg alpha * cos( alpha + beta) * Sc = PSc = P/( sin ( alpha + beta ) - tg alpha * cos ( alpha + beta) )Аналогично находим Sa
