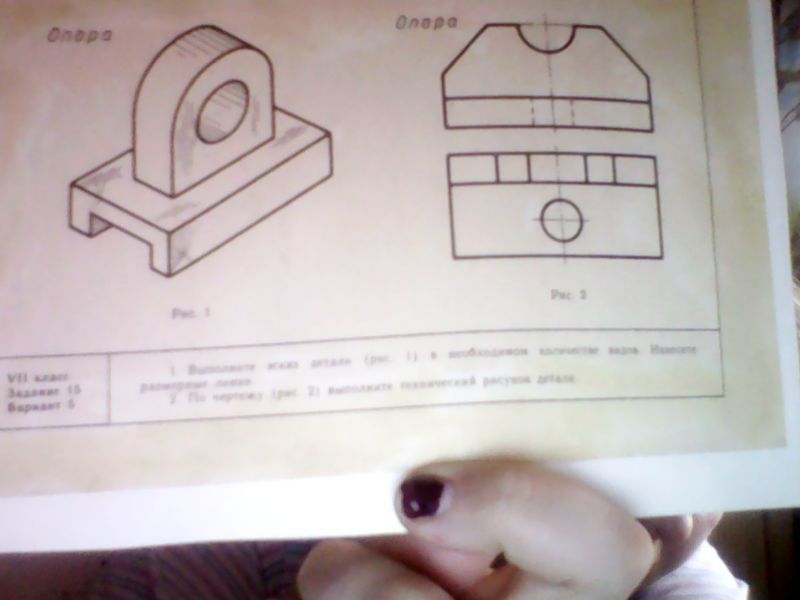

• 1)Выполнить эскиз детали(рис.1)в необходимом количестве видов.Нанесите размерные линии.
    2)По чертежу (рис.2) выполнить технический рисунок детали

    question img

Ответы 3

  • разве это та деталь?
    • Автор:

      andylewis
    • 5 лет назад
    • 0
  • у вас две разных детали. По первой надо эскизы по техническому рисунку. По второй - сделать обратную процедуру, технический рисунок по чертежам. Верхний набросок это эскизы к рис.1, нижний - технический рисунок по чертежам на рис.2
  • По первой детали достаточно двух видов: главный вид и вид слева.
    answer img
    • Автор:

      smith64
    • 5 лет назад
    • 0
