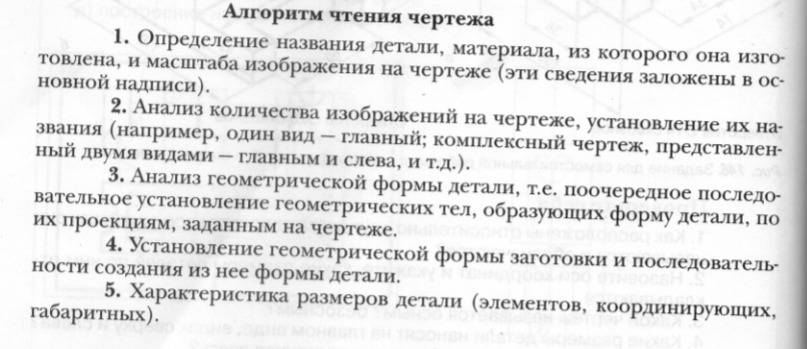

прочитайте чертёж(рис.152) по алгоритму и запишите все данные''стойка''

1. Деталь называется стойка. Она изготовлена из стали. Масштаб изображения на чертеже 1:1.

2.       На чертеже представлены: главный (фронтальный) вид, вид сверху, вид слева (профильный).

3.       В основании детали лежит прямоугольный параллелепипед, в передней его части, относительно главного вида и центральной оси симметрии, имеется вырез 56х20 мм., на всю его высоту. На заднюю его стенку, установлен еще один параллелепипед, в верхней части которого, относительно оси симметрии, имеется вырез в виде полуокружности радиусом 30 мм., вырез также сделан во всю глубину стенки. По бокам  детали  установлены стенки клиновидной формы, причем эти стенки лежат на основании параллелепипеда, а не примыкают с его торцов, и они не выходят  за габариты нашей детали.

4.       Целесообразно изготавливать данную деталь из стального уголка, произвести технологические вырезы, и после изготовить из стали две стенки клиновидной формы и приварить их к детали.

5.       Размеры параллелепипеда в основании 120х60х18 мм. Размеры параллелепипеда задней стенки 120х62 мм., толщина стенки составляет 20 мм. Толщина боковых стенок 20 мм. Габаритные размеры детали составляют 120х60х80 мм.
