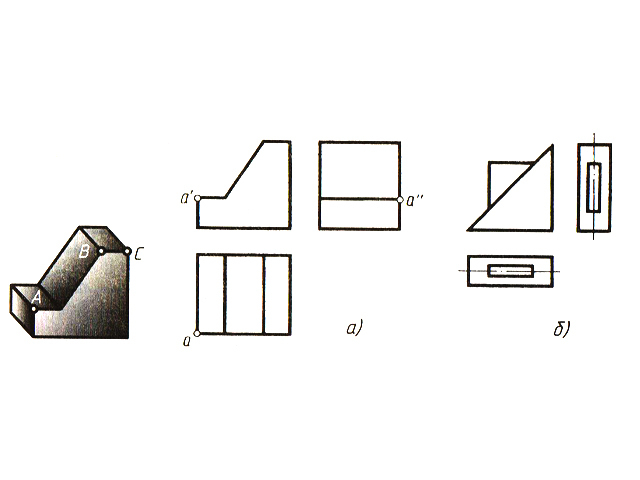

21. на рисунке 87 , а даны наглядное изображение и три проекции детали. на чертеже показаны проекции точки А , являющейся одной из вершин детали.
2) перечертите в рабочую тетрадь или перенесите на кальку проекции детали. нанесите на них проекции точек В и С.
3) выделите одним цветом на проекциях ребро ВС. Укажите , на какие плоскости проекций это ребро спроецировалось в истинную величину.

(с") - невидимая на виде слевана главном виде (фронтальная проекция) и виде сверху (горизонтальная проекция) отрезок ВС выделен красным цветом и имеет истинную величину
