черчение

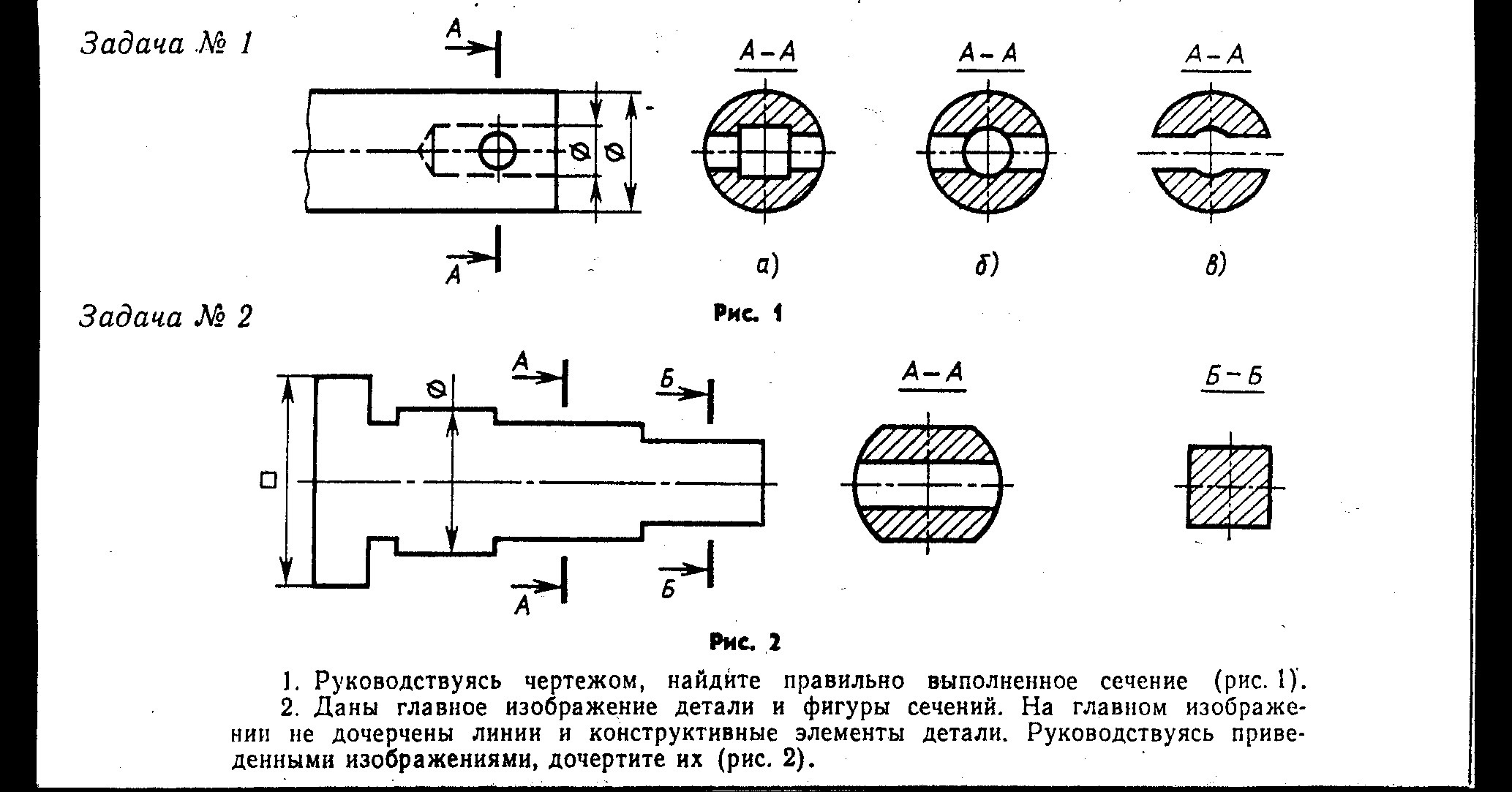

Руководствуясь чертежом, найдите правильно выполненное сечение (рис.1).

Даны главное изображение детали и фигуры сечений. На главном изображении не дочерчены линии и конструктивные элементы детали. Руководствуясь приведенными изображениями, дочертите их (рис.2).

Задание 1

Ответ: б)

Задание 2

см. чертеж
