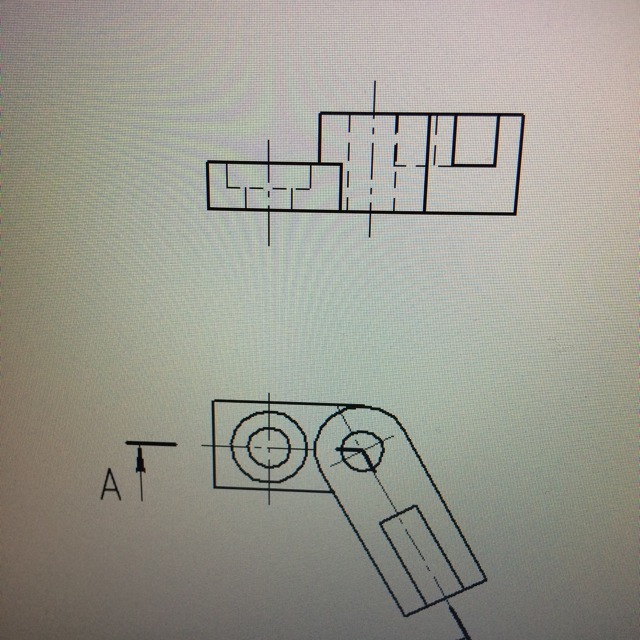

Нужно показать ломаный разрез
Помогите пожалуйста

Извините, но ступенчатые разрезы выполнены неверно.

Что не так?

Нужно развернуть эту часть, расположив всю деталь по горизонтали, и только после делать разрез. Автоматически, длина детали в разрезе будет длиннее. См. ГОСТ 2.305 (черт.15 и черт. 19)

Вы подразумеваете что надо развернуть две плоскости с одну? На самом деле я этого не знал. Спасибо, почитаю.

+++++++++++++++++++++++++++++++++++++++++++
