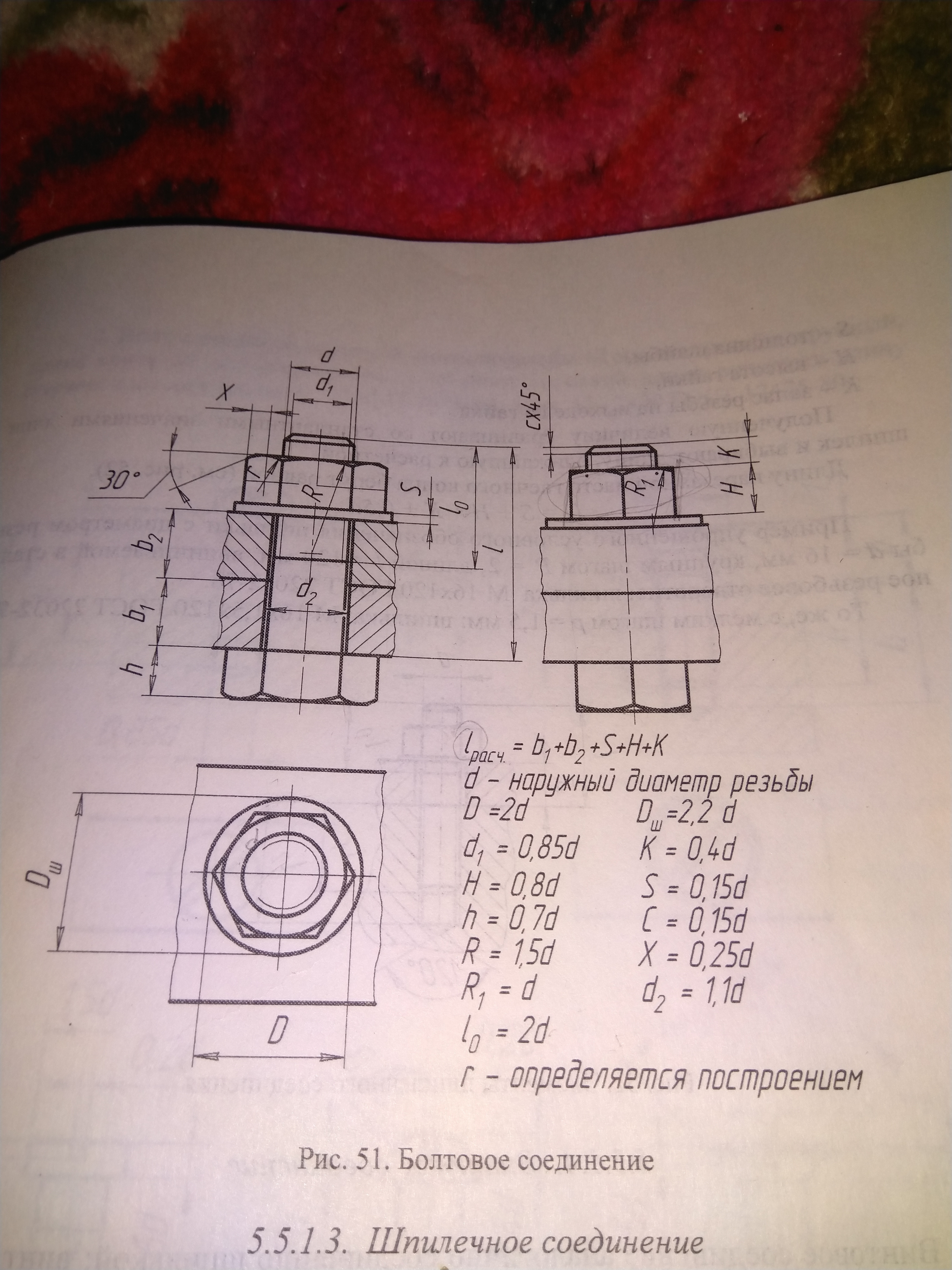

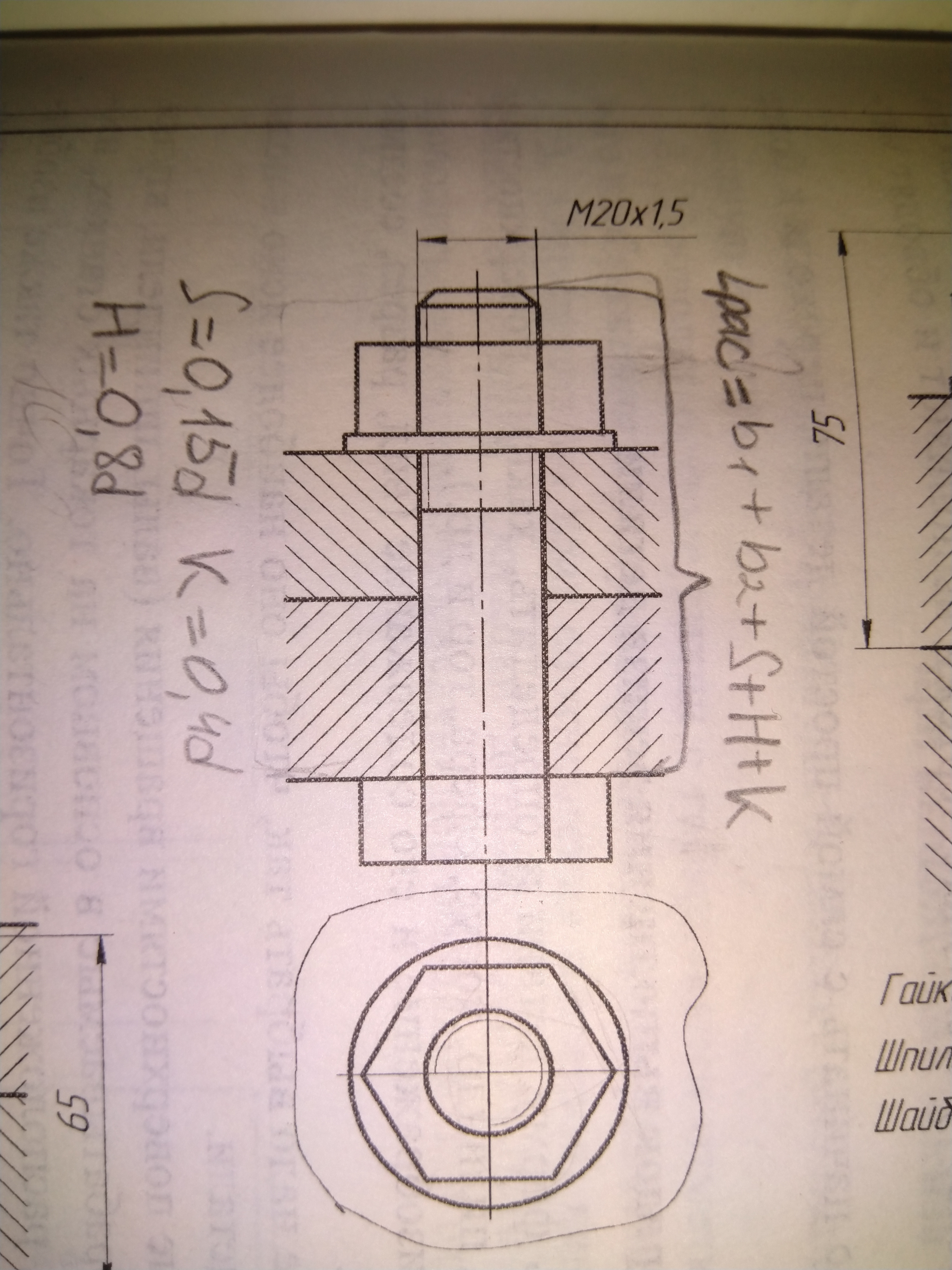

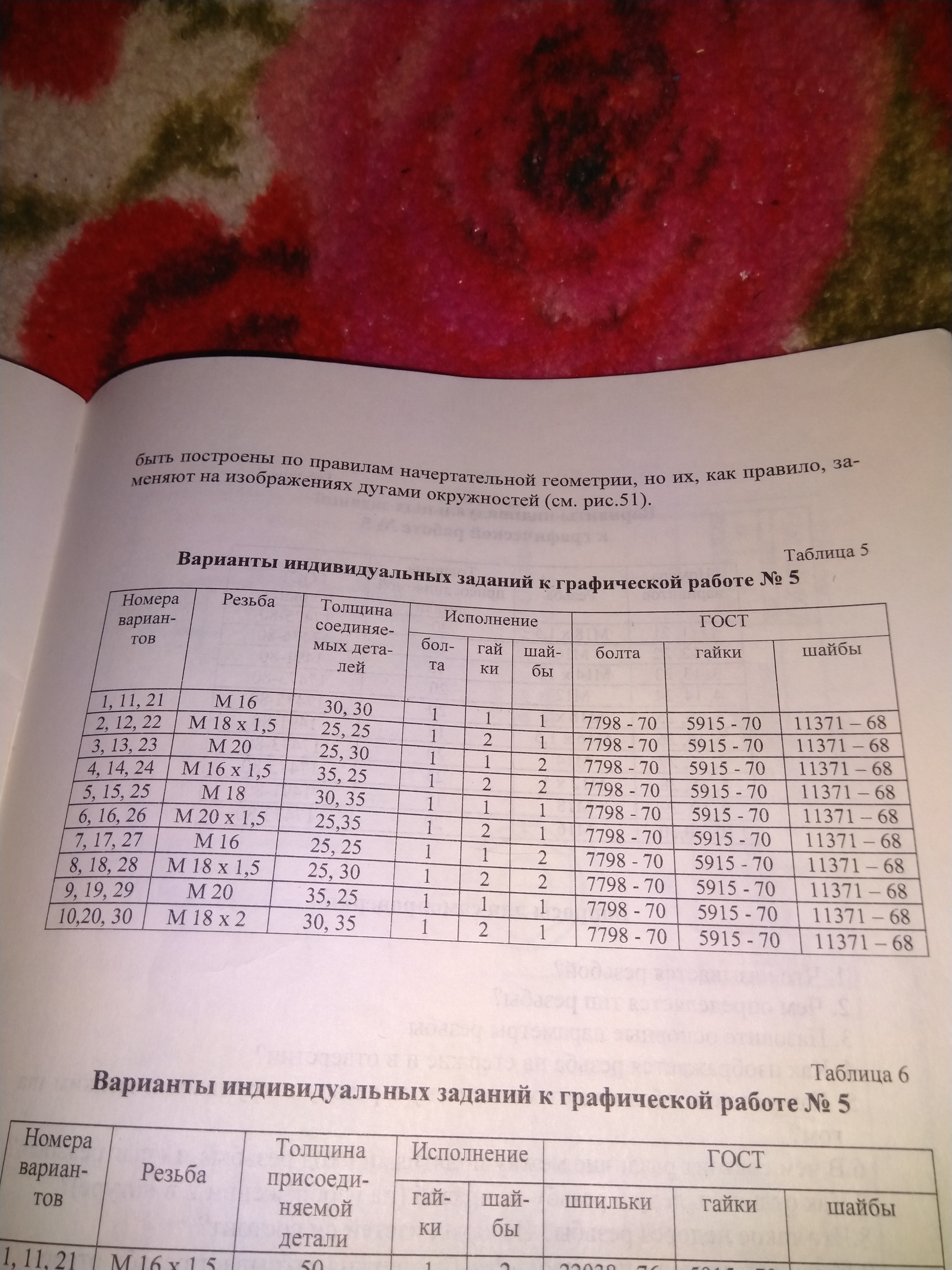

• Помогите пожалуйста, Болтовое соединение с гайкой и шайбой, по данным из таблицы под вариантом-6, 16, 26. Со всеми размерами. На первой фотографии формула. На второй фотографии варианты. На третье фотографии пример задания

    question img
    question img
    question img

Ответы 5

  • а как узнать размер щайбы и размер гайки
  • ну и канечно размер шляпки болта
    • Автор:

      sparks
    • 6 лет назад
    • 0
  • У Вас на чертеже написаны формулы - по ним и делается расчет. А если брать по ГОСТам, то размеры совсем другие. Мне не известно, как Вам преподаватель объяснил это задание: чертить по ГОСТ или по расчетам. Я сделала по расчетам, изменив только два размера.
  • чертить по расчетам
  • По расчетам L=87 мм - берем по ГОСТ 7798-70  L=90 мм

    По расчетам длина резьбы = 40 мм - берем по ГОСТ 46 мм

    answer img
