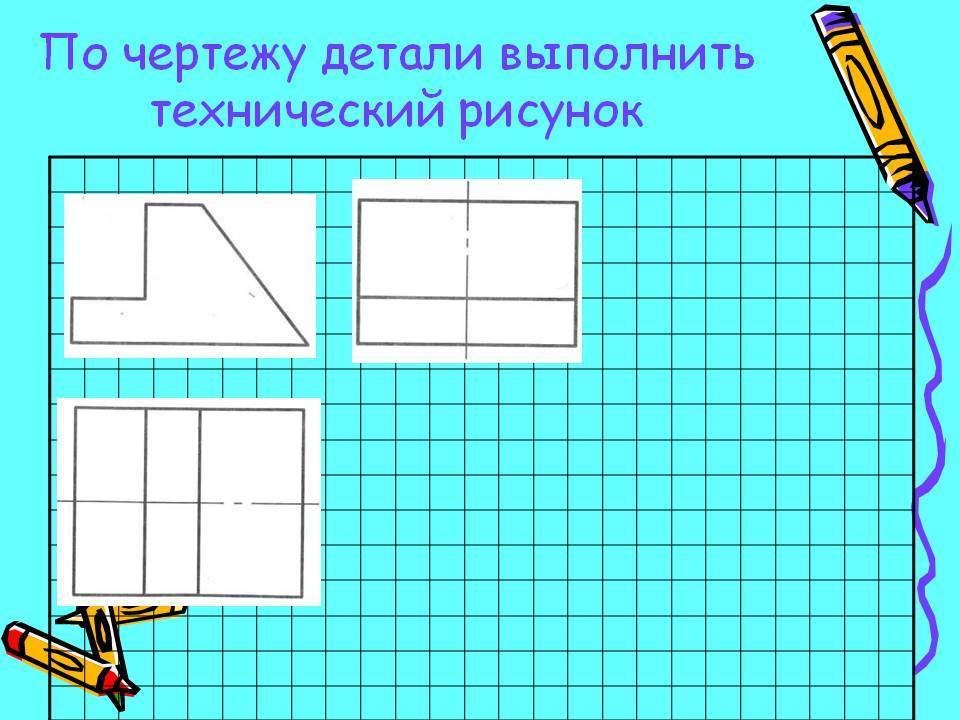

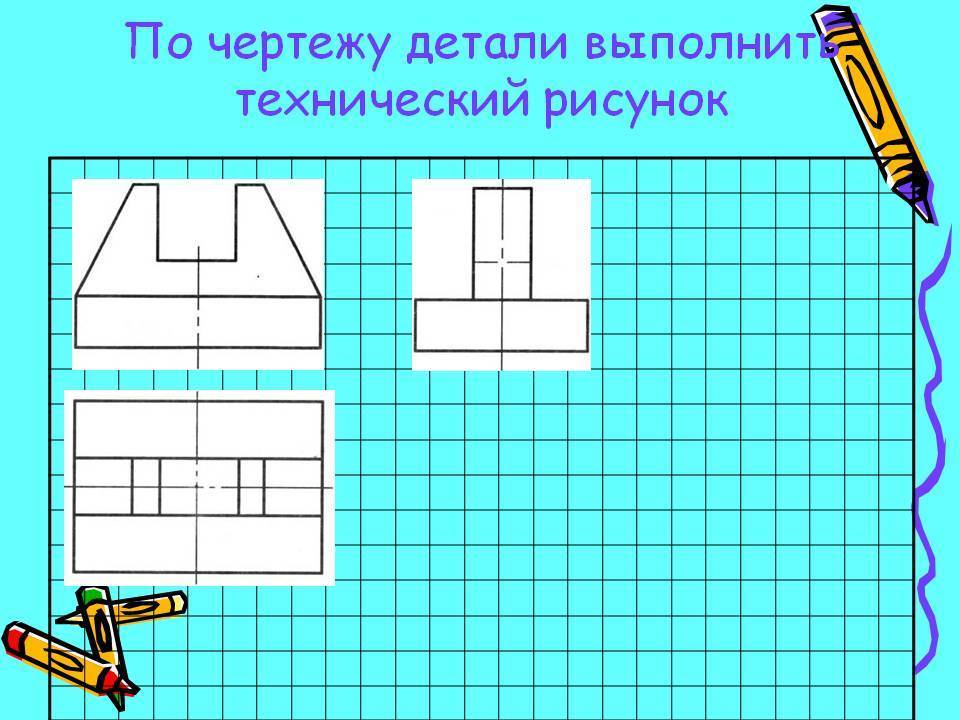

По чертежу детали выполнить технический рисунок

1. Построим оси изометрии, по правилам построения аксонометрических проекций Рис 1. Если бумага в клетку построение осей можно выполнить используя клетки (5 мм); если нет, желательно их построить с помощью циркуля, как показано на рисунке 1. 2. Технические рисунки выполняются от руки на глаз с соблюдением пропорций изображаемого предмета. Располагать деталь необходимо согласно ее расположению на чертеже. Вид спереди должен располагаться передом к наблюдателю Рис 2.
