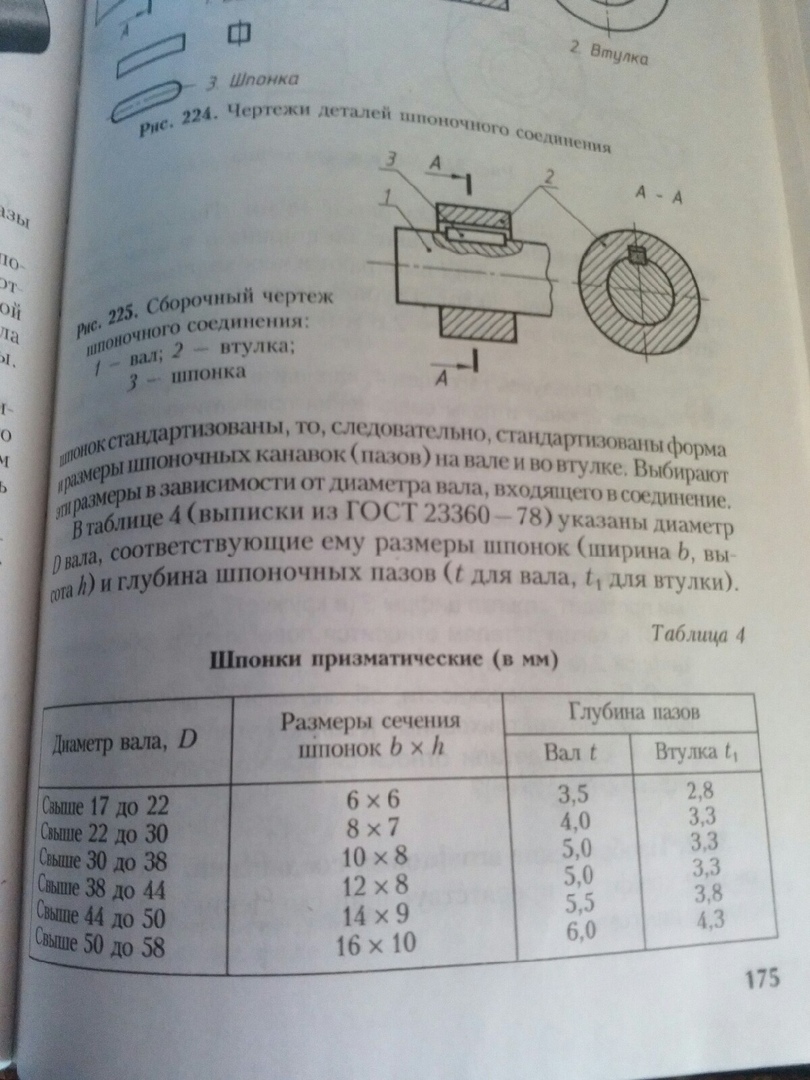

Начертите на клеточной бумаге сборочный чертёж шпоночного соединения(у вас должно получиться то,что изображено на первой фотографии только по моим размерам)Шпонка-10x8x30.Диаметр вала 32(по таблице найдёте все остальные нужные размеры для построения).Отдаю все баллы,что есть!А их всего 34.

На бумаге в клеточку, вообще, не будет видно.

Начертила и проставила размеры.

Где размер 3,3 - на чертеже можно немного увеличить расстояние, чтобы не "сплывалось" с другой линией, но размер поставить 3,3
