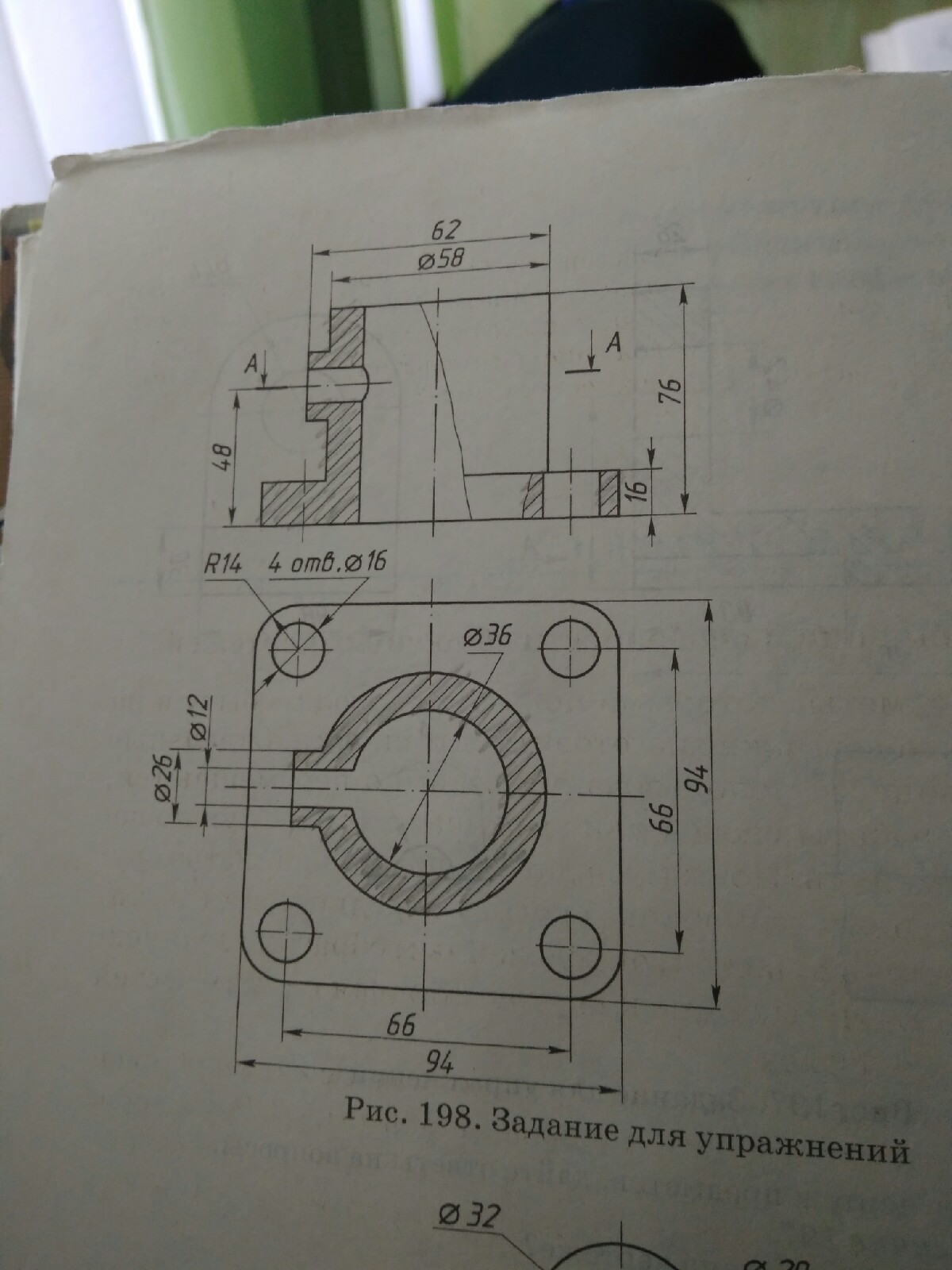

ЧЕРЧЕНИЕ!! Умоляю,даю много баллов помогите! ЧЕРЧЕНИЕ!!
1.Сколько разрезов выполнено на чертеже?
2.Какое название имеет разрез А-А?
3.Для чего на чертеже выполнен местный разрез?
4.Чему равны габаритные размеры предмета?
5.Что определяет размер 48 мм на главном изображении?
6.Какие размеры определяют положения центров отверстий диаметром 16 мм?

1. три разреза

2. горизонтальный (на чертеже Вы не обозначили его, над видом сверху нужно написать А-А)

3. показать, что отверстие сквозное

4. длина 94 мм, высота 76 мм, ширина 94 мм

5. на каком расстоянии от основания расположена ось выходного отверстия

6. 66 мм х 66 мм
