Инженерная графика!
Ребят , помогите пожалуйста. Нужно рассказать , что и где расположено , где и какой вид и т.д ( особенно нужно знать , что в знаках вопроса!!!!

Название работы - эскиз детали ( плита )
Заранее спасибо!

Ответ:

Объяснение:

1. Название детали - плита

2. Материал - сталь

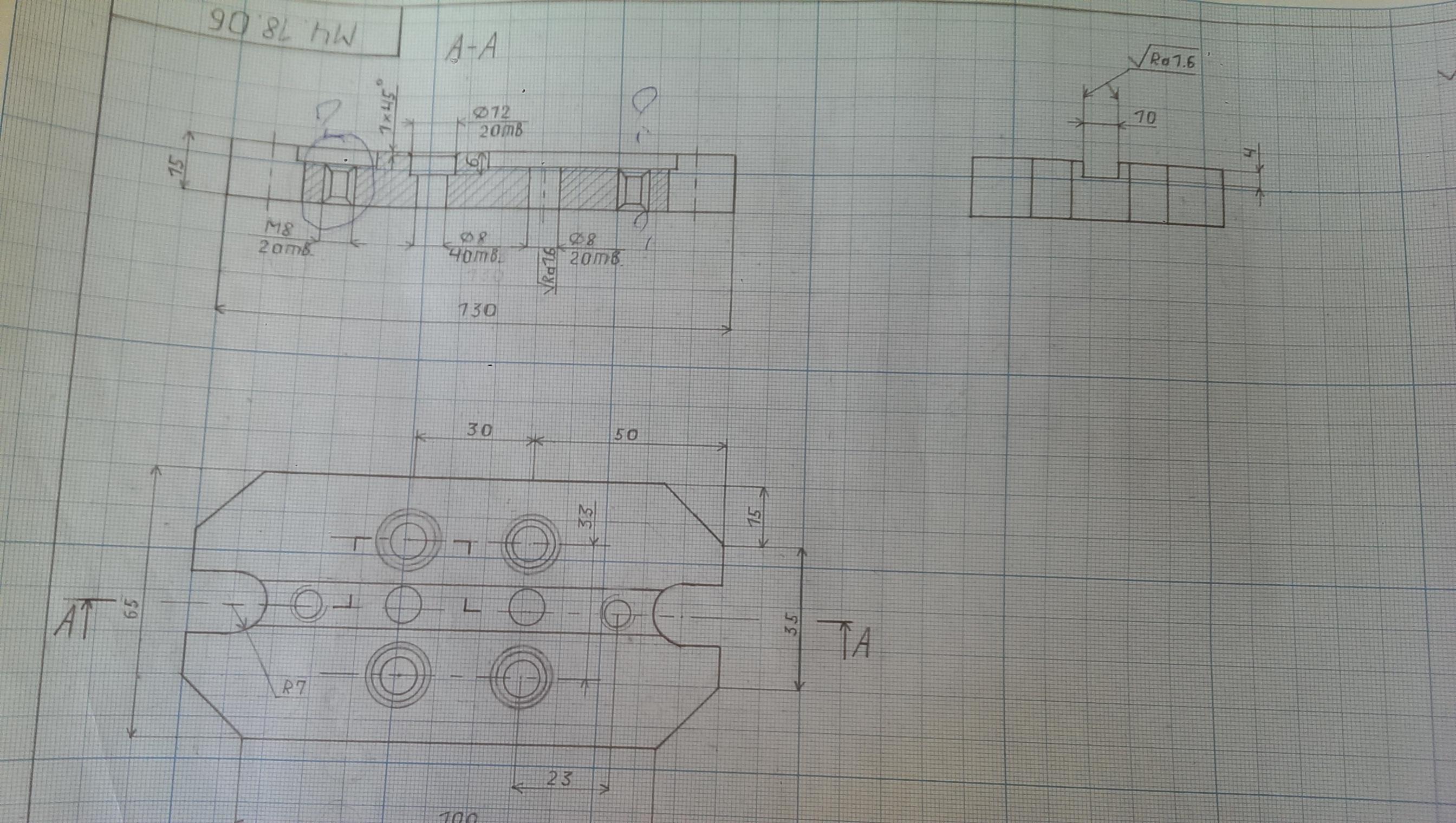

3. На чертеже три вида детали:

- главный вид (спереди) заменен фронтальным ступенчатым разрезом А-А

- вид слева (профильная проекция)

- вид сверху (горизонтальная проекция)

4. Габаритные размеры:

- длина = 130 мм

- ширина = 65 мм

- высота = 15 мм

Знаки вопроса - нет штриховки - см. чертеж
