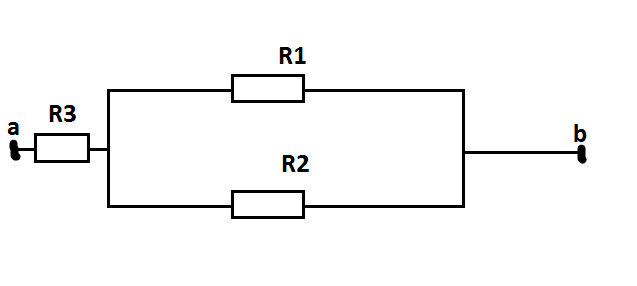

2,1 В схеме участка цепи, изображенной на рисунке, между точками a и b приложенное напряжение U, сопротивление проводников R1,R2=R3. Напряжение на опоре R1-U1, ток через сопротивление R1 - i1, через R3 - iобщ. Найти неизвестные величины
R1-? Ом
R2=20 Ом
R3=20 Ом
U=200 В
U1-? В
Rобщ=33,3 Ом
iобщ.-? А

U=2000,R2=R3=20 Ом, Ro=33,3 Io=Uo/Ro=200/33,3=6А =I3=I12; Uo=U3+U12=I3R3+U12; U12=Uo-I3R3=200-6*20 =80B , U1=U2=80 B, R12=U12/I12=80/6=13,3 Ом; 1/R1=1/R12-1/R2=1/13-1/20; R1=39,7 Ом, I1=U1/R1=80/39,7=2 A, I2=U2/R2=80/20=4 A. Это для проверки Т.к. I1+I2=Io=I3: 2+4=6 A, схема рассчитана верно.
