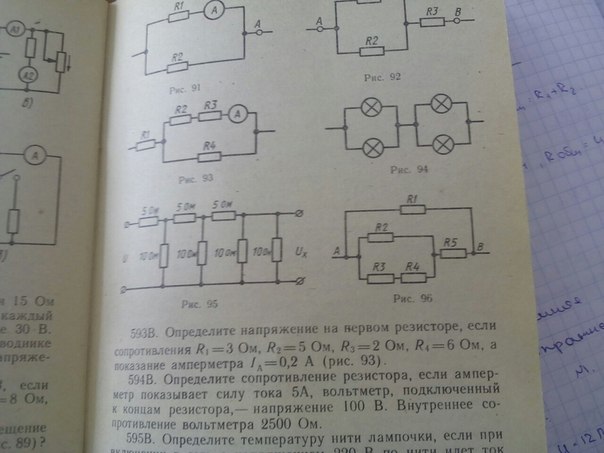

№ 593 определите напряжение на первом резисторе если сопротивления R1 = 3 Ом, R2 = 5 Ом, R3 = 2 Ом, R4 = 6 Ом, а показание амперметра I = 0,2А (рис. 93)

За законом Ома I = U/R, откуда U = I * RR₂₃ - сумма сопротивлений R₂ и R₃R₂₃ = 5 + 2 = 7 (Oм)Найдем напряжение U₂₃ = R₂₃ * I = 7 * 0,2 = 1,4 (A)I₄ = 1,4 / 6 = 0,23 (A)  , потому что U₂₃ = U₄ = U₂₃₄I₂₃₄ = I₄ + I₂₃ = 0,2 + 0,23 = 0,43 (A)I₂₃₄ = I₁ , поскольку между ними последовательное соединениеU₁ = I₁ * R₁ = 0,43 * 3 = 1,29 (B)
