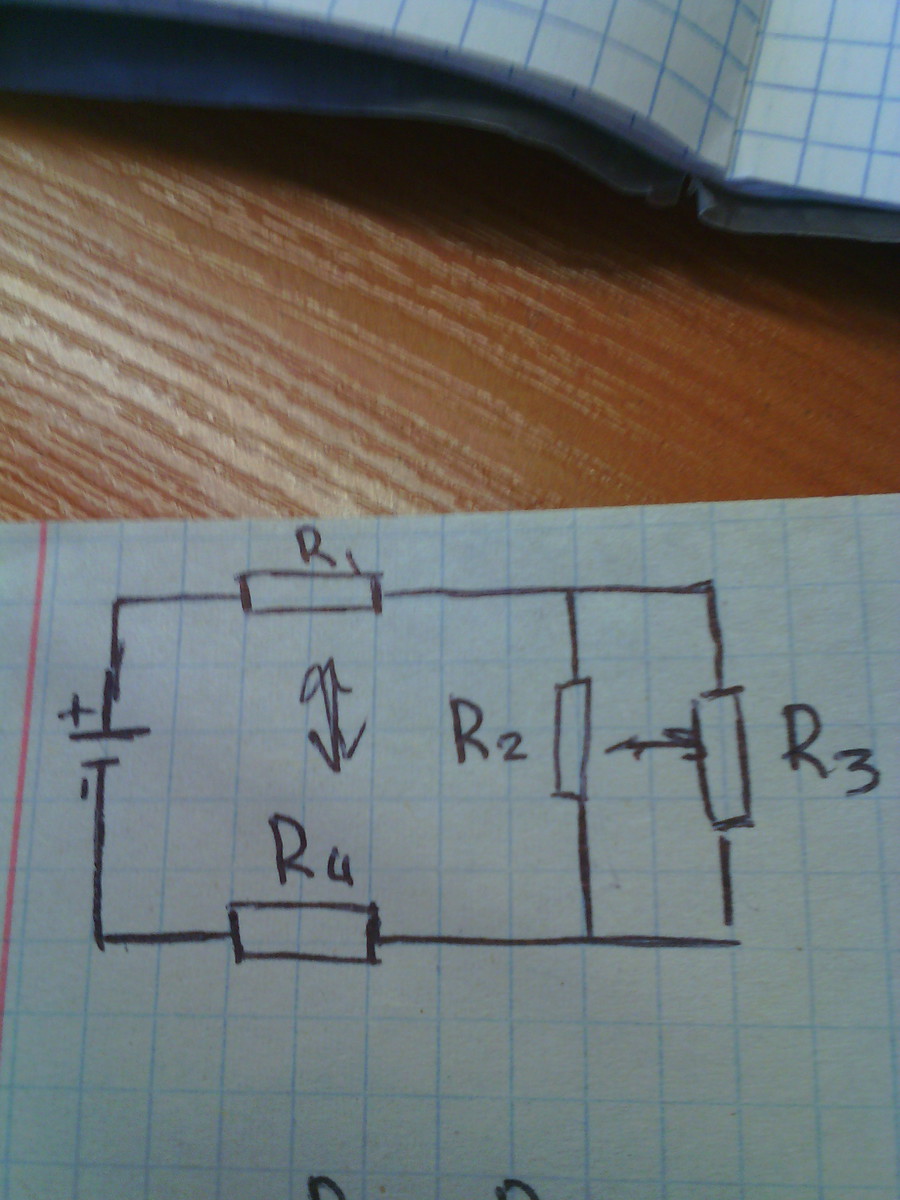

На схеме (см. прикрепленный файл) изображено 4 проводника с разным сопротивлением.
R1= 2 Ом
R2= 4 Ом
R3= 4 Ом
R4= 2 Ом
Найти:
Rобщ-?

Проводники R2 и R3 соединены параллельно их общее сопротивление равно 1/R= 1/R2+1/R3   R23=R2*R3/(R2+R3)=4*4/(4+4)=16/8=2 Ом Остальное соединено последовательно R=R1+R23+R4=2+2+2=6 Ом
