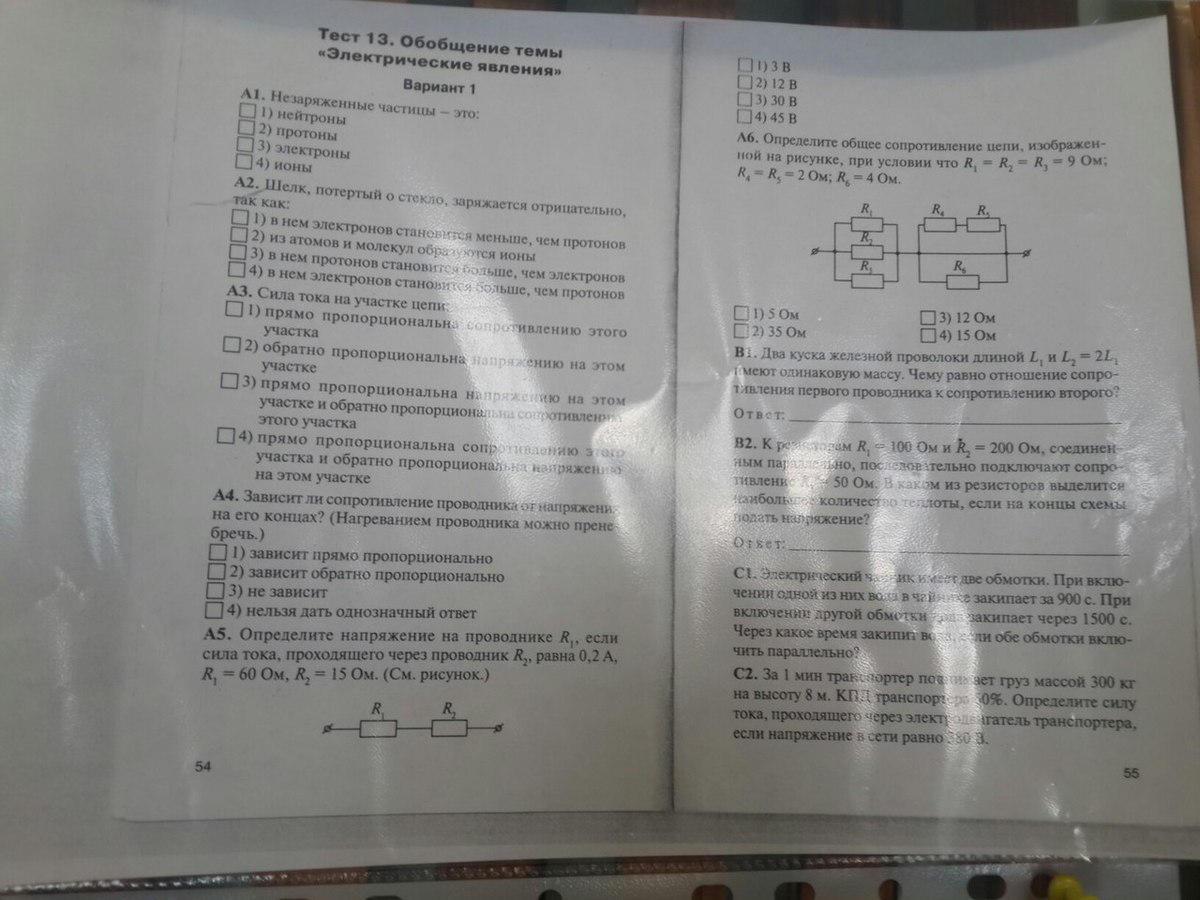

Определите общее сопротивление цепи, изображенной на рисунке при условии что R1=R2=R3=9 ом, R4=R5=2 Ом,R6=4 Ом.

R1 , R2 , R3 - соединены параллельно .R4 , R5 - последоватьельно между собой , но параллельно с R6 .R ( 1 - 3 ) = 1 / ( 1 / 9 + 1 / 9 + 1 / 9 ) = 3 R ( 4 - 6 ) = 1 / ( 1 / ( 2 + 2 ) + 1 / 4 = 2 Теперь сложим полученные данные .R ( 1 - 6 ) = 3 + 2 = 5 ( Ом )Ответ : 5 ( Ом )
