• Задача по электротехнике.
    Правильно ли решена задача?

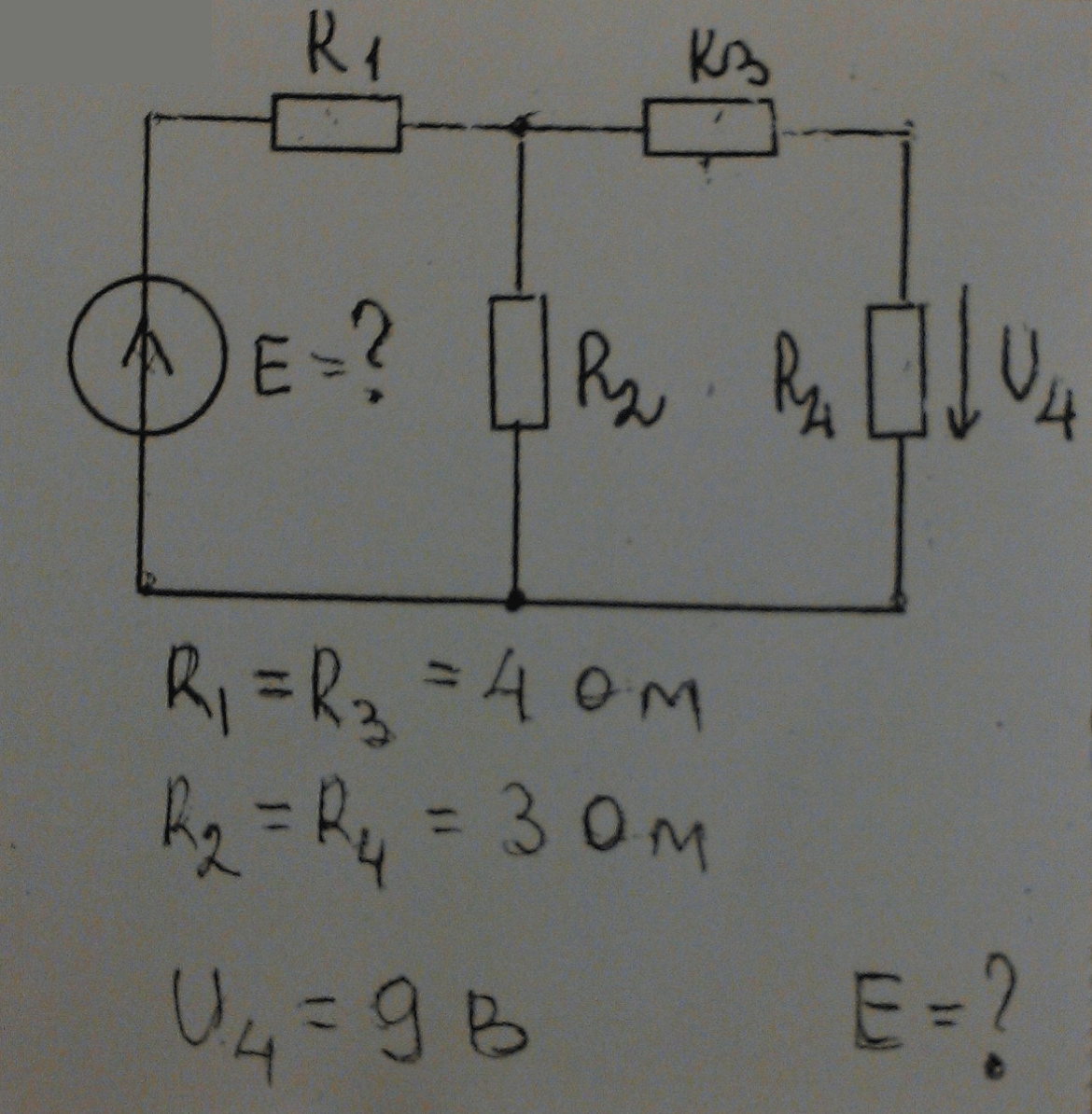

    Условие прикреплено.
    Смущает напряжение и его направление. На что влияет указанное направление напряжения?

    p* = 3
    [tex]p_{it} = 0[/tex]
    p = p* - [tex]p_{it}[/tex] = 3
    q = 2
    По 1 правилу Кирхгофа: (q - 1) = 1
    Берем верхний узел
    I₁-I₂-I₃ = 0
    По 2 правилу Кирхгофа: n = p - (q - 1) = 2
    Наружный контур: I₁R₁ + I₂R₂ = E
    Левый контур: I₁R₁ + I₃R₃ + I₃R₄ = E
    Система:
    I₁-I₂-I₃ = 0
    I₁R₁ + I₂R₂ = E
    I₁R₁ + I₃R₃ + I₃R₄ = E

    I₃ = U₄/R₄ = 3 A (вот этот шаг можно так было делать?)

    Из системы получается:
    I₁ = 10 A
    I₂ = 7 A
    E = 61 B

    question img

Ответы 5

  • Почему нужно развернуть ток? Направление напряжения в условии дано.
  • Разворачивать надо напряжение.Стрелка указывает на высший потенциал.Ток обычно рисуют по линиям схемы.Ток течет от высшего потенциала к низшему.
  • Да, имелось ввиду напряжение, опечатка. Но всё равно непонятно, разве если в условии направление U указано вниз, мы можем его поворачивать? (Или стрелка к напряжению не имеет отношения?)
    • Автор:

      justine
    • 6 лет назад
    • 0
  • 1). Стрелка рядом с линией (ветвью) -это напряжение.В Вашем случае опечатка, но Вы в своем решении ее обошли."Левый контур: I₁R₁ + I₃R₃ + I₃R₄ = E"- верно.(По рисунку было бы I₁R₁ + I₃R₃ - I₃R₄ = E- бред)2). Направление токов и напряжений в задачах выбирают произвольно.Если в результате получится "минус",то в окончательном варианте направление меняют на 180 гр.3). Направление источников ЭДС и тока менять НЕЛЬЗЯ!
    • Автор:

      monteen
    • 6 лет назад
    • 0
  • 1.Ответ верный.2.Надо развернуть U(4)  на 180гр.Вниз течет ток.I(4)=I(3)3.Mетод решения не рациональный.I(4)=U(4)/R4=9/3=3 AU(3)=I(3)*R3=3*4=12 VU(2)=U(3,4)=U(3)+U(4)=9+12=21 VI(2)=U(2)/R2=21/3=7 AI(1)=I(2)+I(3)=7+3=10 AU(1)=I(1)*R1=10*4=40 VE=U(1)+U(2)=40+21=61 A
