Электротехника

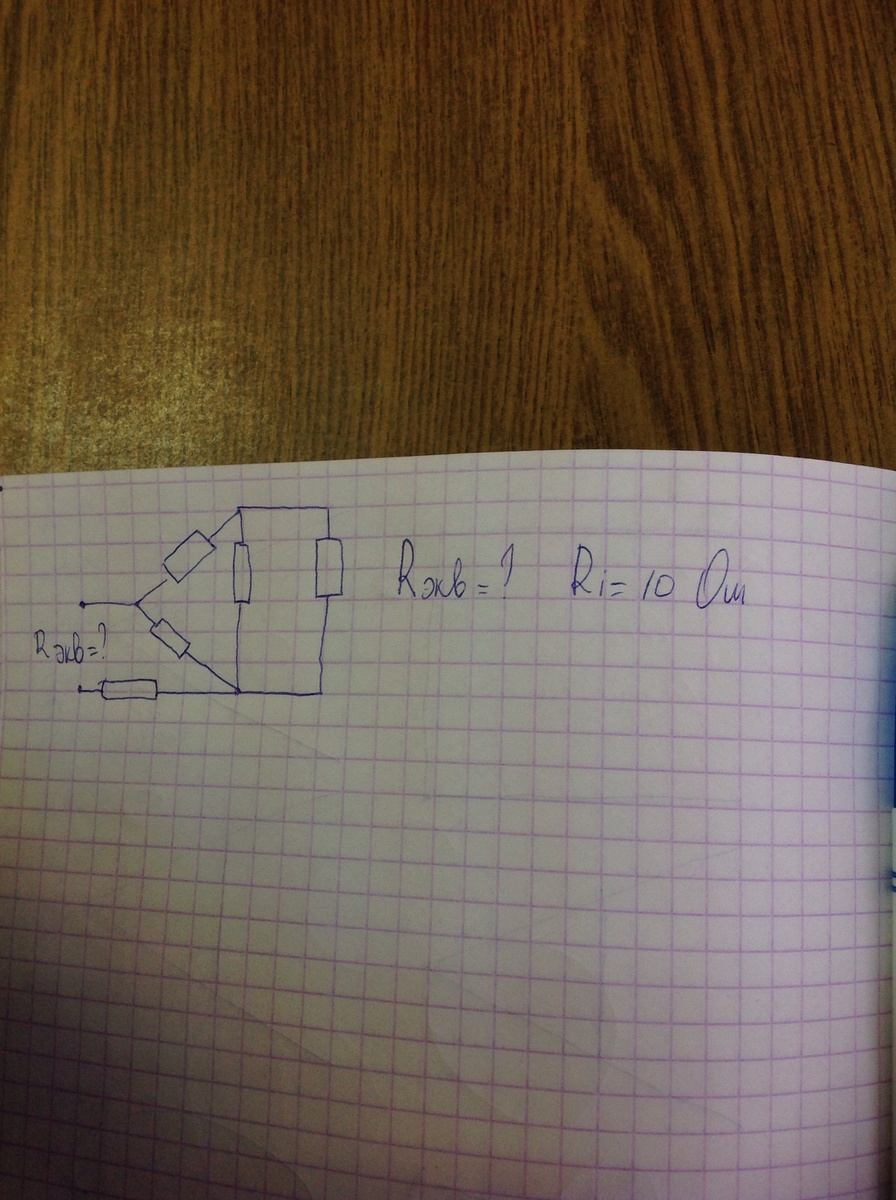

Найти R эквивалентное если r1=10ом

для параллельного 1/R12=1/R1+1//R1=2/R1R12=R1/2

Можешь расставить R1 r2 на графике ну или напиши где какой стоит

Ну и остальные

заранее спс

вам самому надо это было сделать на своем рисункено вы это не сделализначит ДУМАЕМ теперь сами

1) R12=R1/22) R12+R3=5+10=15 Ом3) 1/R1234=1/R4+1/R123=1/10+1/15=5/30R1234=6 Ом4) R=R5+R1234=10+6= 16 Ом - ответ
