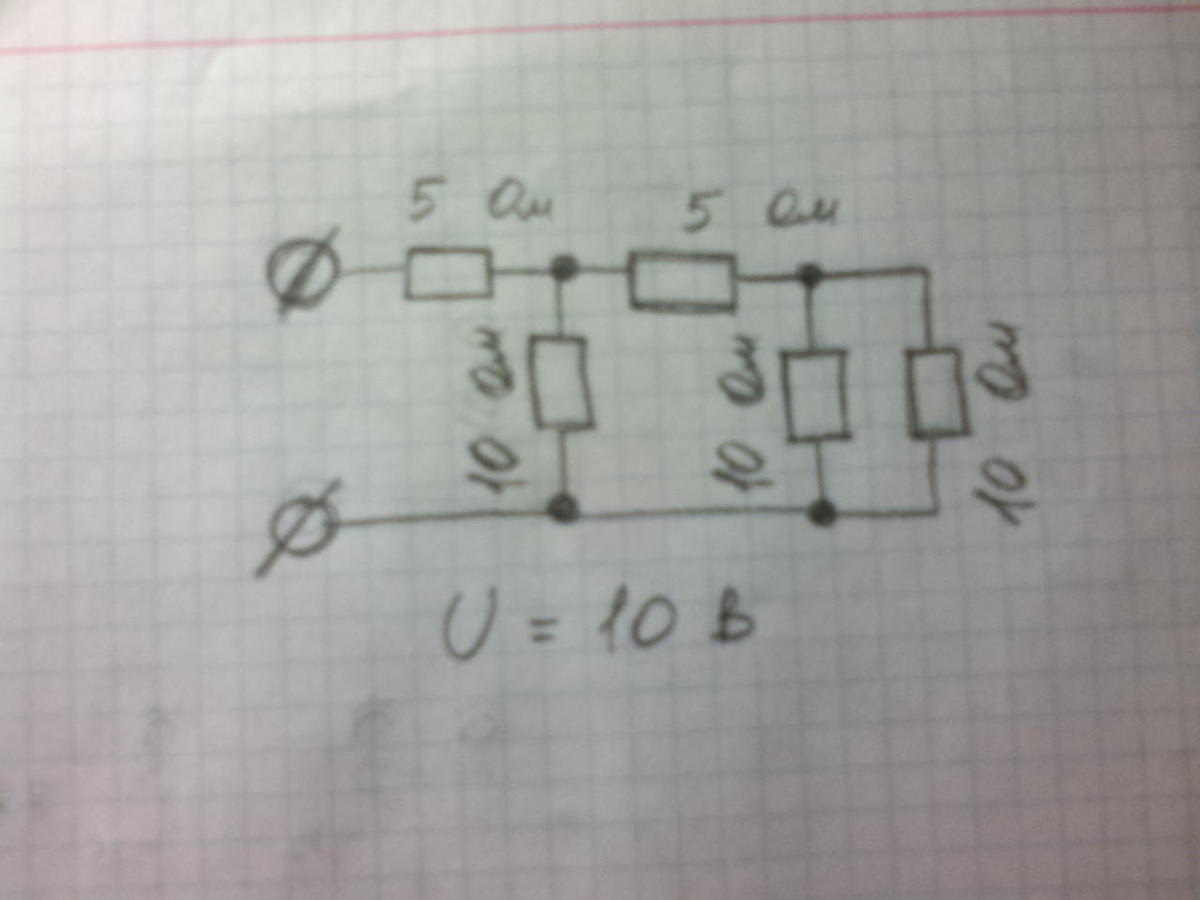

Чему равна сила тока, протекающего через общую часть электрической цепи? (см. фото)

Найдем общее сопротивление. Для этого, идем с конца:самый правый резистор параллелен со следующим.Формула для общего сопротивления двух параллельных резисторов:R = R1*R2 / R1 + R2 = 10*10 / 10+10 = 100/20 = 5 ОмДалее, это общее сопротивление последовательно со следующим резистором с сопротивлением в 5 Ом. Общее сопротивление:R = R1 + R2 = 5 + 5 = 10 ОмЗатем, снова параллельное соединение:R = R1*R2 / R1 + R2 = 10*10 / 10+10 = 5 ОмИ наконец, последний резистор. С ним последовательное соединение:R = 5 + 5 = 10 ОмСила тока равна: I = U/RI = 10/10 = 1 АОтвет: 1 А
