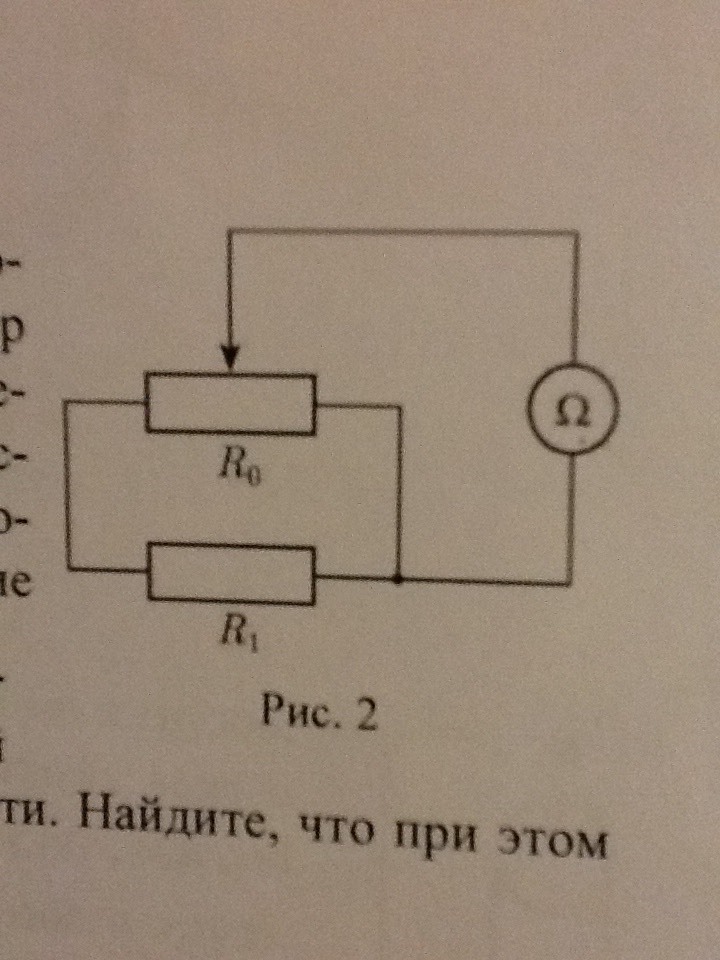

На рис. 2 изобраена схема электрической цепи, стоящей из омметра, резистора и реостата. Омметр представляет собой прибор для измерения сопротивления участка цепи, в состав этого прибора входит источник постоянного напряжения (батарейка). Сопротивление резистора R1=5 Ом, а полное сопротивление реостата равно R2=20 Ом. Положение движка реостата подбирают так, чтобы сопротивление правой части реостата равно сопротивлению левой части. Найдите, что при этом показывает омметр.

Пожалосто .....умаляю

Привет можеж помочь??

химияяяя

Ротарок

пожалосто

1/R=1/10+1/5=0.3ОмR=3.33Ом

половинка реостата и резистор включены последовательноR1=10+5=15 Омвторая половинка реостата включена параллельно им R2=10 Ом1/R=1/R1+1/R2=1/15+1/10=2/30+3/30=5/30К=30/5=6 Ом
