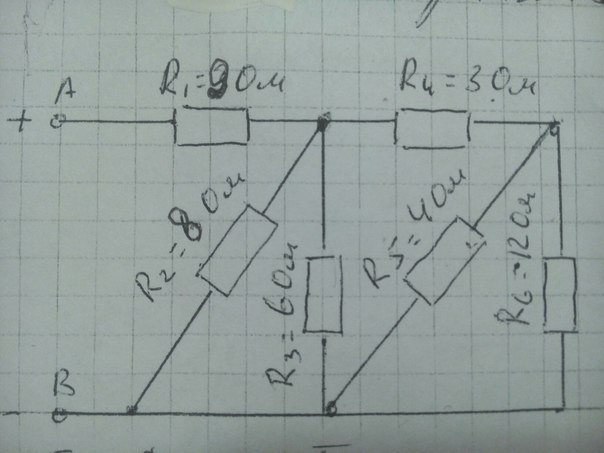

• Нужно найти токи и напряжения на всех резисторах, I1=2A

    question img

Ответы 3

  • Спасибо большое за помощь)
    • Автор:

      facundo
    • 6 лет назад
    • 0
  • пожалуйста :)
  • 1/R5.6=1/R5+1/R6=1/4+1/12=4/12   R5.6=3 ОмR4.5.6=R4+R5.6=3+3=6 Ом1/R3.4.5.6=1/R3+1/R4.5.6=1/6+1/6=2/6   R3.4.5.6=3 Ом1/R2.3.4.5.6=1/R2+1/R3.4.5.6=1/8+1/3=11/24  R2.3.4.5.6= 2.18 ОмR1.2.3.4.5.6=R1+R2.3.4.5.6=9+2.18=11.18 ОмU1=I1*R1=2*9=18 BI1=I2.3.4.5.6=2 AU2.3.4.5.6=I2.3.4.5.6*R2.3.4.5.6=2*2.18=4.36 BU2.3.4.5.6=U2=U3=U4.5.6=4.36 BI2=U2/R2=4.36/8=0.545 AI3=U3/R3=4.36/6=0.727 AI4.5.6=U4.5.6/R4.5.6=4.36/6=0.727 AI4.5.6=I4=I5.6=0.727 AU4=I4*R4=0.727*3=2.18 BU5.6=I5.6*R5.6=0.727*3= 2.18 BU5.6=U5=U6=2.18 BI5=U5/R5=2.18/4=0.545 AI6=U6/R6=2.18/12=0.182 A
