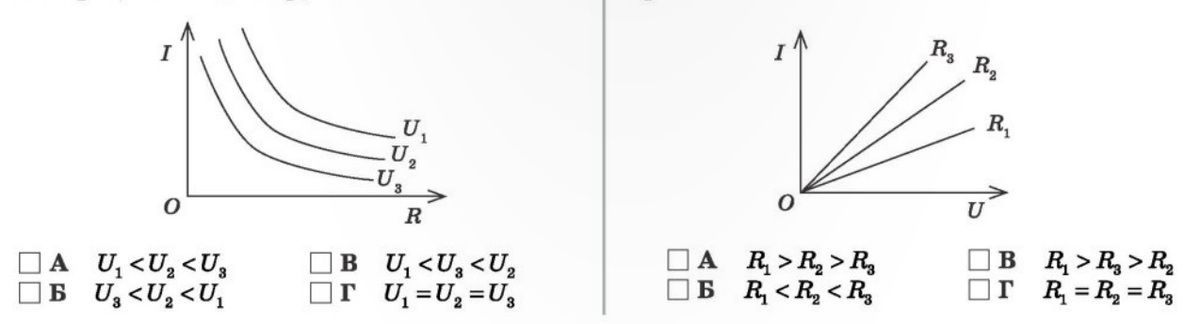

Даны графики зависимости физических величин. Выберите правильный ответ, аргументируя его.

На первой картинке выберем какую-нибудь вертикальную прямую . Тогда точки отсечения нарисованных гипербол этой прямой расположены в порядке возрастания соответствующей силы тока следующим образом: .Но мы еще знаем, что напряжение на линейном элементе при постоянном сопротивлении пропорционально току через него. Стало быть, здесь ответ Б.Во втором случае вот что:Посчитаем наклон произвольной прямой на зависимости тока от напряжения:.Мы знаем, что тангенс - функция монотонно возрастающая на множестве физических аргументов. Стало быть, чем больше наклон прямой, тем меньше сопротивление (видим - обратная пропорциональность).Ответ В.
