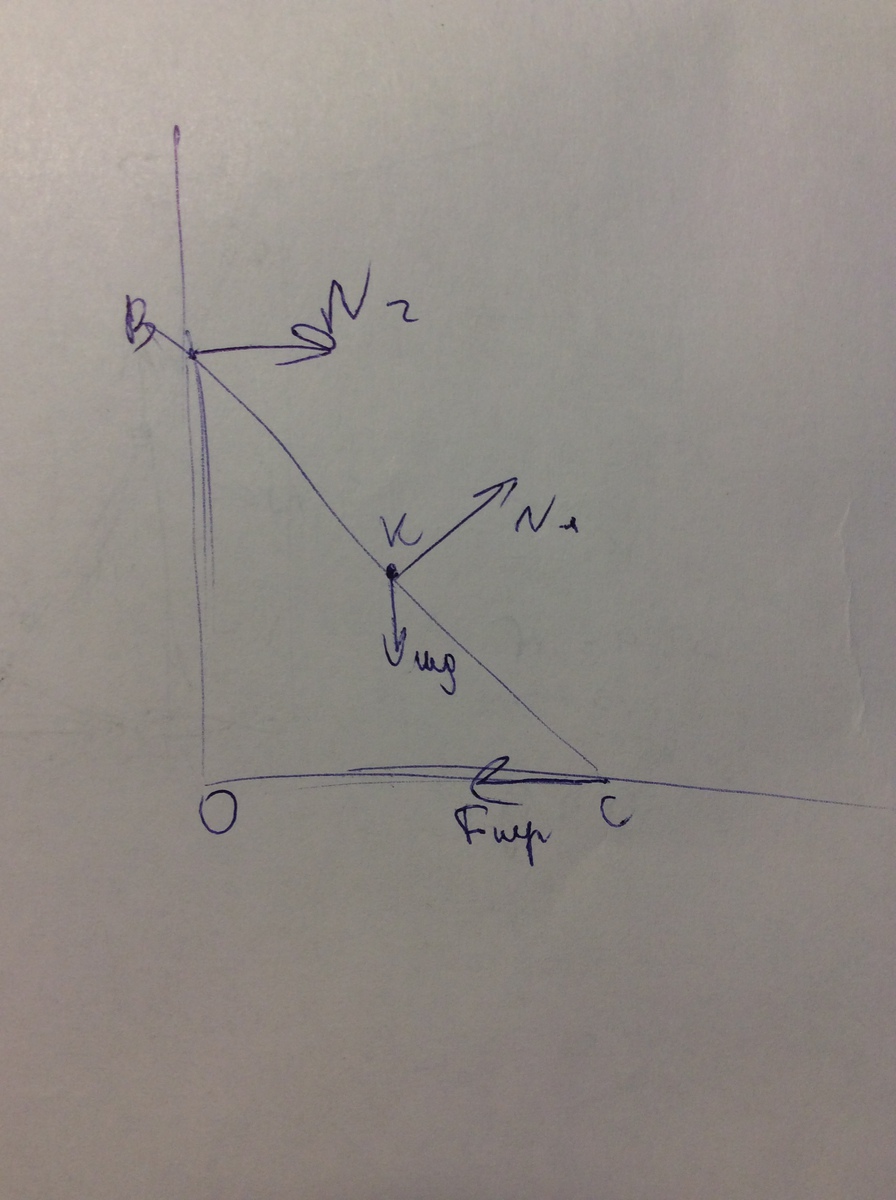

Очень прошу. Объясните пожалуйста, как определить плечо силы на примере этого рисунка

Спасибо большое

на здоровье

чтобы найти плечо силы относительно какой-то точки сначала продлевают линию на которой располагается сила и потом из точки опускают перпендикуляр на эту линию.длина перпендикуляра и есть плечо силыдопустим мы хотим найти плечи сил относительно В например сила N2 проходит через В и плечо силы N2 равно 0например плечо силы Fтр равно OBнапример плечо силы mg равно OC/2
