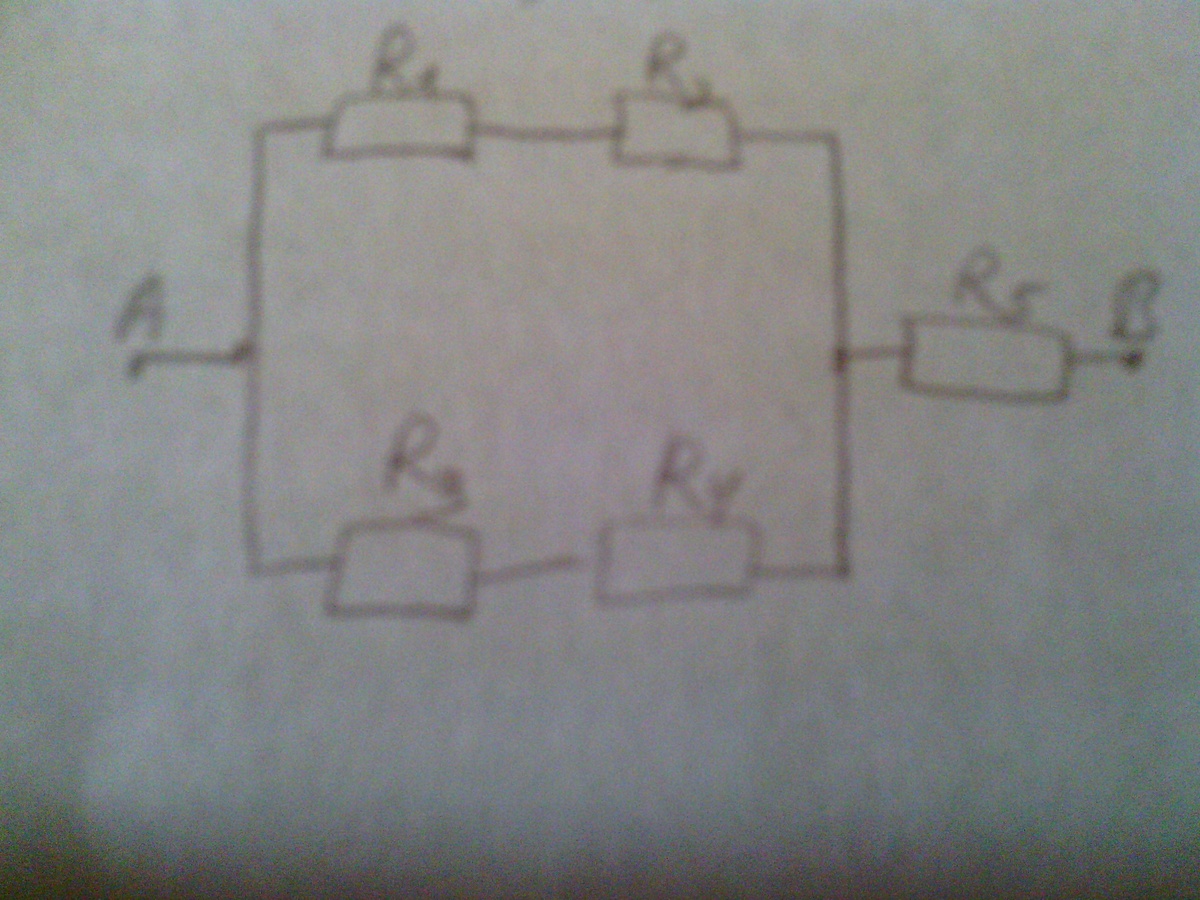

Определите общее сопротивление цепи на рисунке, если R1=3 Ом R2=6 Ом R3=0.5 ом R4=0.5 R5=11.1 Ом.

Это пследовательное соединение, а в таком соединении

R=R1+R2+....R3

Значит R общ= 3+6+0,5+0,5+11,1=21,1 ОМ

Ответ: общее сопротивление равно 21,1 Ом

здесь соединение смешаное-параллельное и последовательное

R1и R2- последовательное

R3и R4 тоже

поэтому R1.2 =R1+R2=3+6Ом=9Ом

R3.4=R3+R4=0.5+0.5=1 Ом

R1.2 и R3,4 параллельное поэтому R1,2,3,4,=R1.2 *R3,4

                                                                           R1.2+R3.4

R1,2,3,4,=9*1 =  0.9Ом

                  9+1

R1,2,3,4,и R5 последовательное соединение

R1,2,3,4,5 =R1,2,3,4,+R5= 0.9+11.1 =12 Ом
