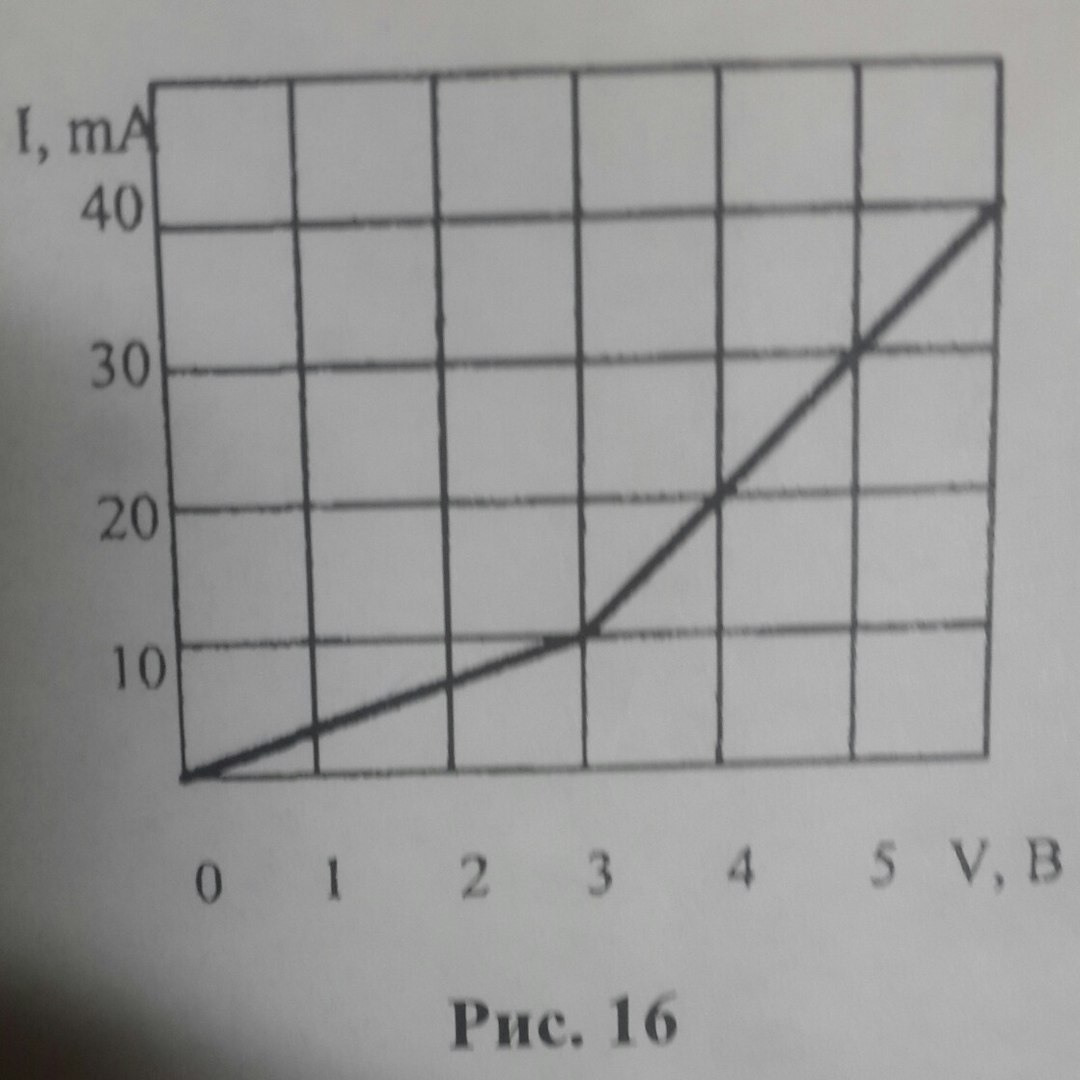

На прикрепленном рисунке изображена вольт-амперная характеристика двух соединенных последовательно элементов, одним из которых является резистор с сопротивлением R=100 Ом, а другим - неизвестный элемент Z. Используя заданную вольт-амперную характеристику, постройте вольт-амперную характеристику элемента Z.

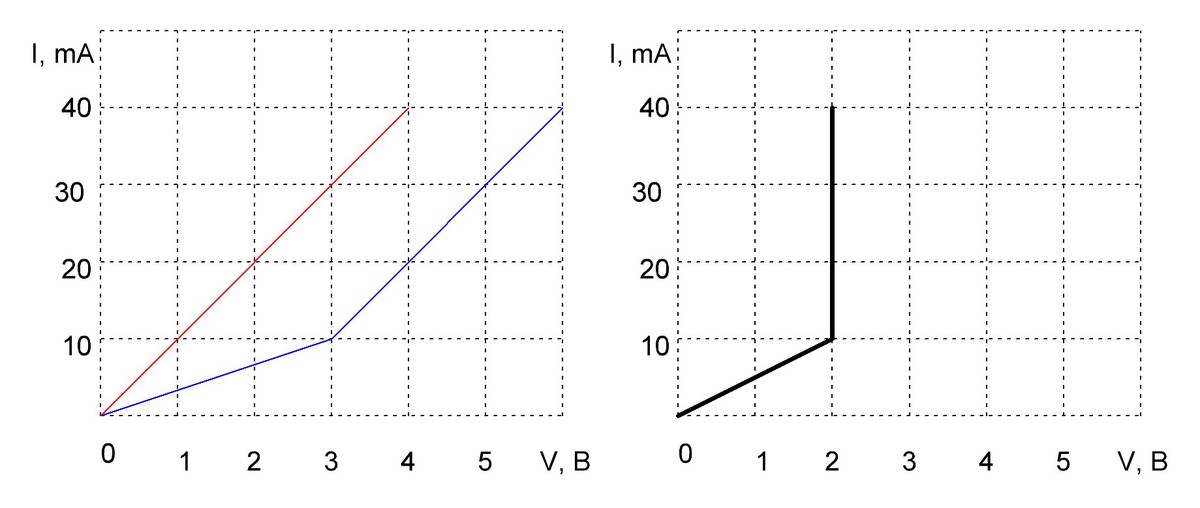

рисуем исходную ВАХ элементов Z+Rна том-же рисунке рисуем ВАХ резистора R=100 Омпри последовательном соединении ток одинаковый и на резисторе и на Zпри каждом значении тока ищем разность напряжений кривой ВАХ Z+R  и кривой ВАХ Rполучаем ВАХ Z результат смотри на рисунке справа
