Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один электрический звонок, так, чтобы звонок звонил, когда какая-нибудь лампа горит.

Ответ:

Объяснение:

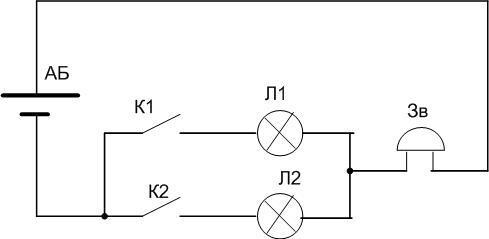

Ключи К1 и К2, лампы Л1 и Л2, звонок Зв, источник - АБ.

Все просто - логика "ИЛИ", ключи впараллель.

Или К1 замкнут, лампа Л1 горит, звонок звенит. Или К2 замкнут, лампа Л2 горит, звонок звенит. Или замкнуты К1 и К2. Горят лампы Л1 иЛ2, звенит звонок.

Единственно: и лампы и звонок должны быть рассчитаны на нормальную работу при напряжении питания примерно U=U_АБ/2 т.к. они включены последовательно.

Схема - так себе, но с однополюсными ключами лучше не сделаешь.

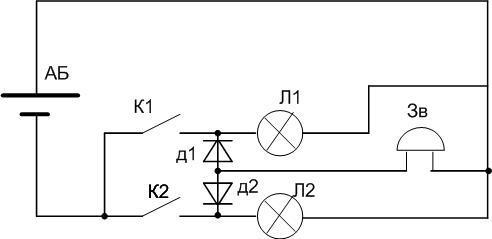

Добавим два диода: теперь лампы и звонок выбираем на U=U_AБ. Горят ярко, звенит громко ))
