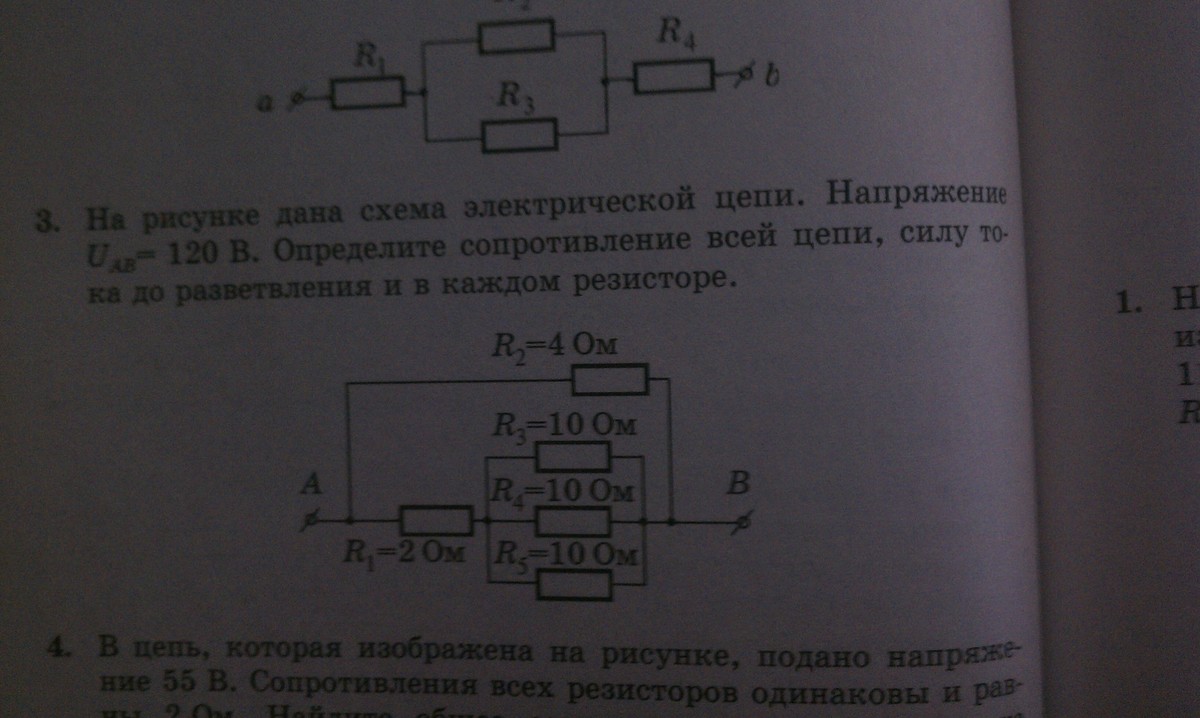

3. На рисунке дана схема электрической цепи . Напряжение Uав=120 В . определите сопротивление всей цепи , силу тока до разветления и в каждом резисторе .

R(345) = R3/3=3,33 Om

R(1345) = R(1)+R(345) = 2+3,33=5,33 Om

Ro = R(1345)*R(2)/(R(1345)+R(2)) = 5,33*4/(5,33+4)=2,285 Om - Общее R цепи

Io = 120/2,285 = 52,514 A – Сила тока до разветвления.

I(R2)=120/4=30A

I(R1345) = I(R1) = 120/5,33 = 22,514A

I(R3) = I(R4) = I(R5) = 22,514/3 = 7,505 A
