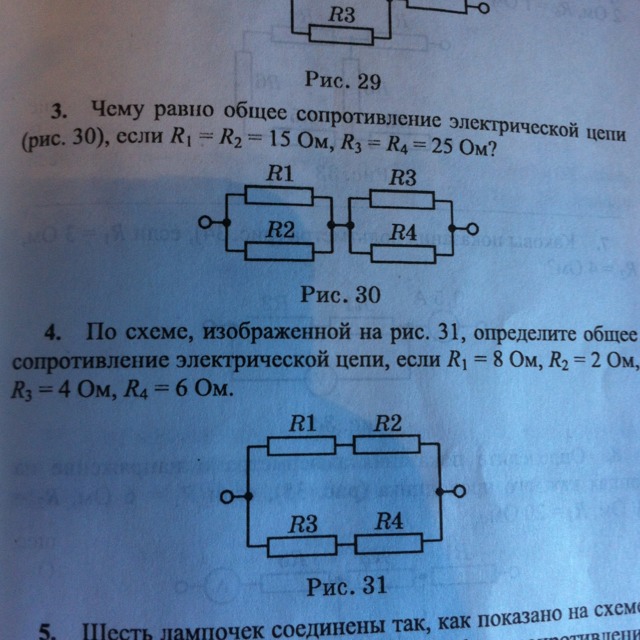

Привет, мне нужна помощь с домашней работой. Мое домашнее задание во вложениях. 3,4 задача

3) R=20 Ом

4)R=5 Ом

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

3) смотрим первый участок это параллельное соединение поэтому находим сопротивление этого участка по формуле R=Ro/N=15/2

 смотрим второй участок и поступаем так же R=25/2

теперь у нас остался участок последовательного соединения и складываем по формуле R=R1+R2= 15/2+25/2=20 Ом

4) смотрим верхний участок, при последовательном соединении находим сопротивление как сумму R= 8+2=10. тоже самое делаем с нижним участком R=6+4=10, и теперь остается участок параллельного соединения R=10/2=5 Ом
