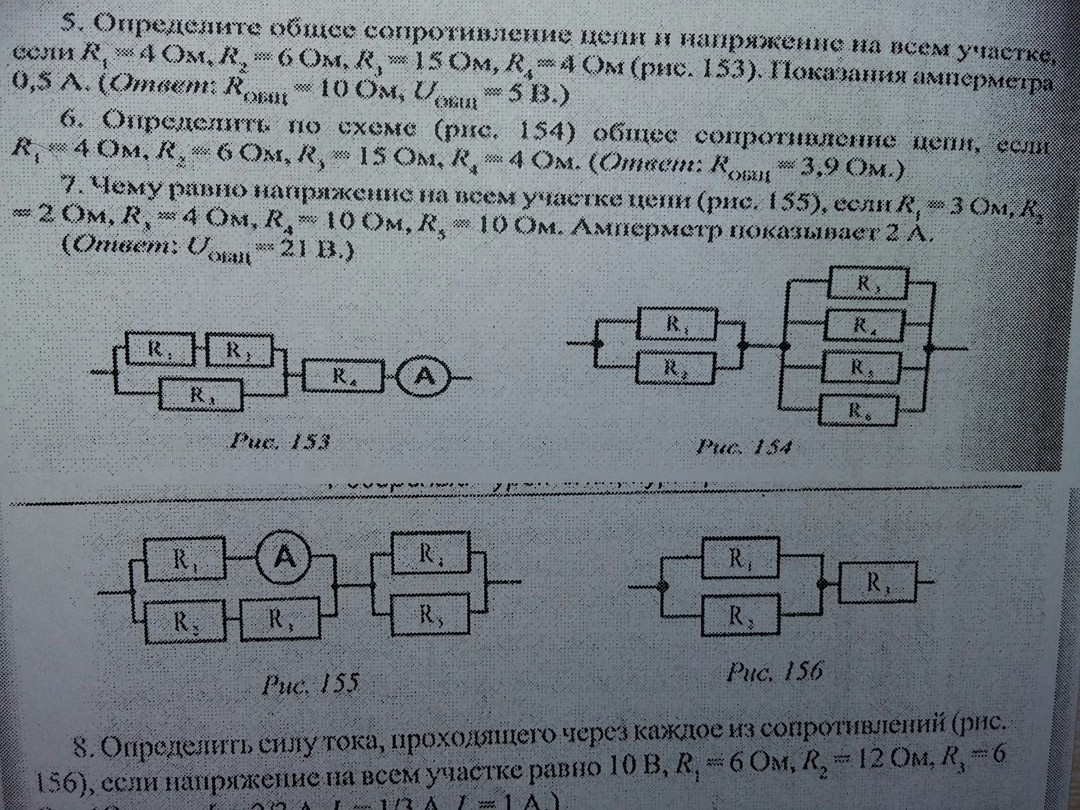

Чему равно напряжение на всем участке цепи (рис.155), если R1=3 Om, R2=2 Om, R3=4 Om, R4=10 Om, R5=10 Om. Амперметр показывает 2 А.(НУЖНО РЕШЕНИЕ!!)

Сейчас проверю

У меня все равно 14 В

Может быть еще амперметр сопротивление дает, но я не знаю сколько.

Вроде понял. Попытаюсь исправить

Вроде так

Вычисляем падение напряжения на R1:U1= R1*I = 2*3=6 ВВычисляем ток в цепочке I = U1/(R2+R3) I = 6/(4+2)= 1 АСкладываем токи которые протекают по R1 и R2: I общ=2+1=3 АЗатем находим падение напряжения на R4 и R5:U2=I общ * R4*R5/(R4+R5) U2= 3*10*10/(10+10)=15 Где R4*R5/(R4+R5) - это сопротивление параллельного соединения.U1 = 6 ВU2 = 15 ВU = U1 + U2 = 6 + 15 = 21Ответ: 21 В
