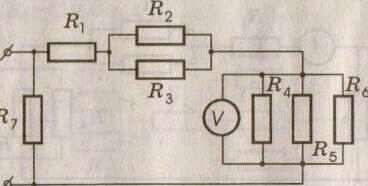

Найдите распределение сил токов и напряжений в цепи, изображенной на рисунке, если вольтметр показывает 8 В, а R1=6,4 Ом, R2=4 Ом, R3=12 Ом, R4=6 Ом, R5=3 Ом, R6=8 Ом, R7=20 Ом.

R2.3=R2*R3/R2+R3=4*12/16=3 Ом1/R4.5.6=1/R4+1/R5+1/R6=1/6+1/3+1/8=1/0.625=1.6 ОмR'=R1+R2.3+R4.5.6=6.4+3+1.6=11 ОмI4.5.6=U/R4.5.6=8/1.6=5 AI'=I4.5.6=I2.3=I1=5 AUo=R'*I'=11*5=55 BU1=I'*R1=6.4*5=32 BU2.3=R2.3*I'=3*5=15 BU4.5.6=8 BU7=Uo=55 BI1=U1/R1= 5 AI2=U2.3/R2=15/4=3.75 AI3=U2.3/R3=15/12=1.25 AI4=U4.5.6/R4=8/6=1.33 AI5=U4.5.6/R5=8/3=2.67 AI6=U4.5.6/R6=8/8=1 AI7=Uo/R7=55/20=2.75 AIo=I7+I'=2.75+5=7.75 A
