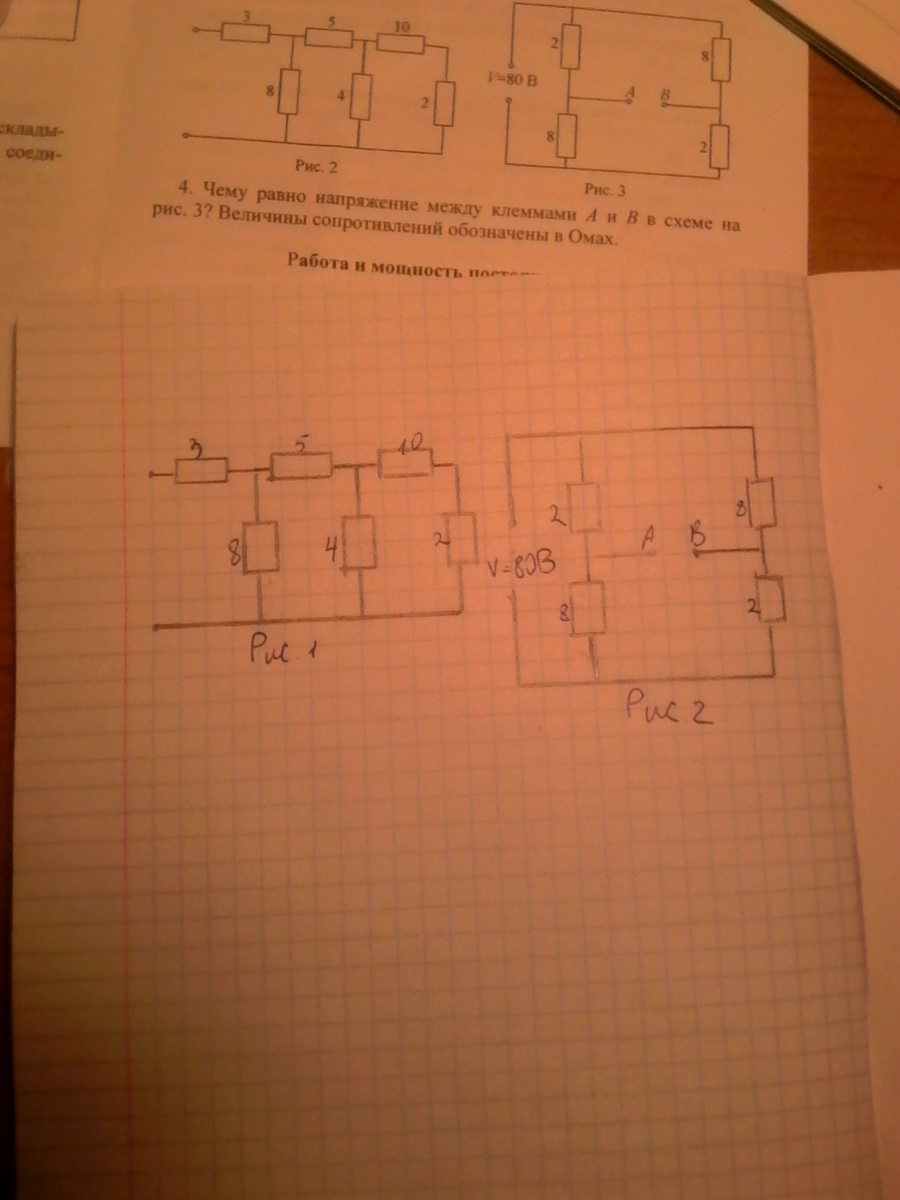

1)Чему равно сопротивление между клеммами в схеме на рис.1? Величины сопротивлений обозначены в Омах.

2)Чему равно напряжение между клеммами А и В в схеме на рис. 2? Величины сопротивлений обозначены в Омах.

Номера сопротивлений по их номиналу

1) R1=3   R2=5   R3=10   R4=8    R5=4    R6=2    Ro=?

R36=R3+R6=10+6=16

R356=R36*R5/(R36+R5)=16*4/(16+4)=3.2

R2356=R2+R356=5+3.2=8.2

R23456=R2356*R4/(R2356+R4)=8.2*8/(8.2+8)=4

Ro=R1+R23456=3+4=7 Ом

====

2)   R1=2    R2=8   R3=8     R4=2   U=80 B     Uab=?

R12=R1+R2=2+8=10 Ом

R34=R3+R4=8+2=10 Ом

Ro=10/2=5 Ом

Io=U/Ro=80/5=16 A

I1=I2=Io/2=8 A

U1=I1*R1=8*2=16 B

U3=I2*R3=8*8=64 B

Uab=U1-U3=16-64=-48 B

Потенциал точки А меньше потенциала B (по рисунку)

===============
