Дано
R1 - 6 Ом
R2- 12 Ом
R3- 10 Ом
R4- 2 Ом
R5- 12 Ом
U2- 60В
надо найти
i1-?
i2-?
i3-?
i4-?
i5-?
U1-?
U2-?
U3-?
U4-?
U5-?
R-?
I-?
U-?

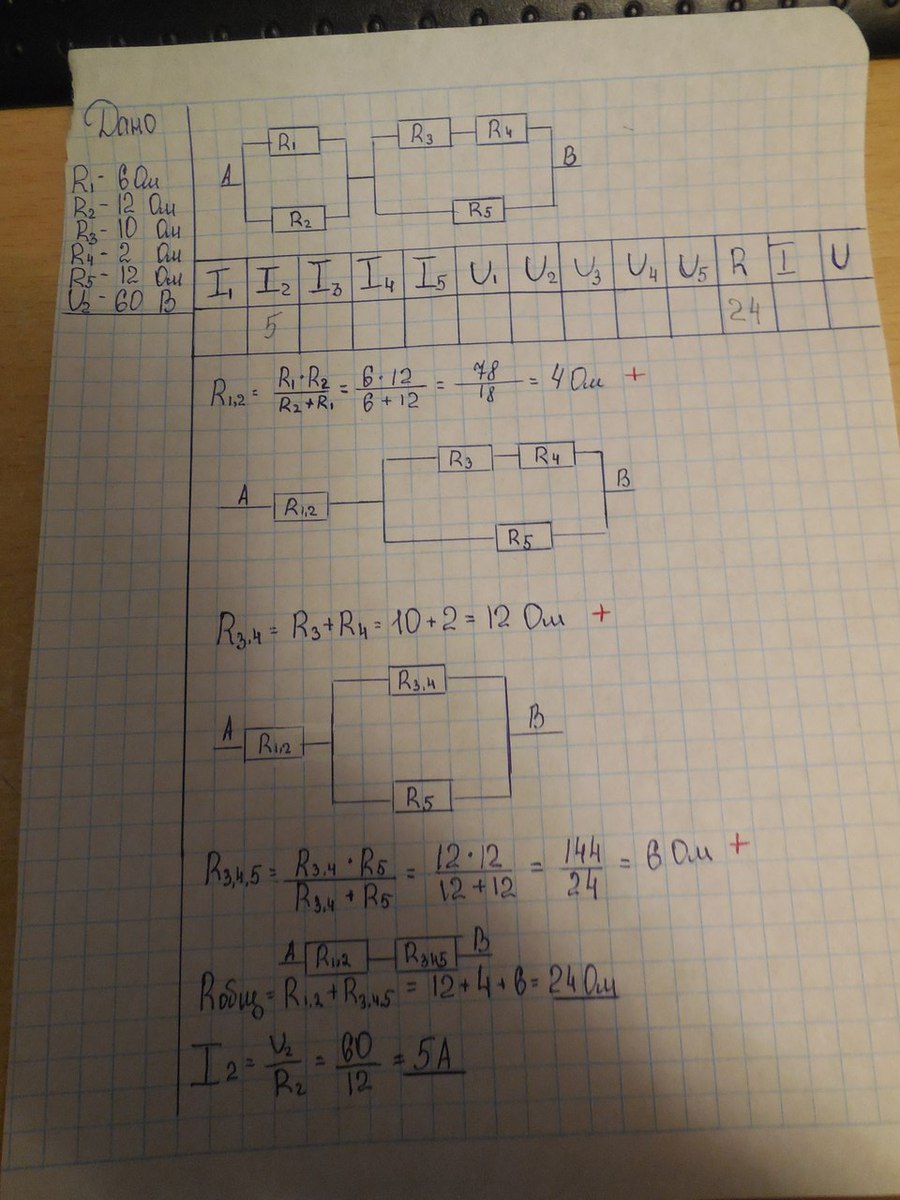

вот еще скрин

Так как R1 и R2 соединены параллельно, к ним приложено одно и то же напряжение U2. По закону Ома найдем ток через резисторы:

I1 = U2/R1 = 60/6 = 10 A

I2 = U2/R2 = 60/12 = 5 A

По первому закону Кирхгофа алгебраическая сумма токов в узле равна нулю. Тогда сила тока в неразветвленной части цепи составит:

I = I1+I2 = 10+5 = 15 A

Последовательно соединенные R3 и R4 параллельно соединены с R5. Эквивалентное им сопротивление можно определить по формуле:

R345 = Ом

По закону Ома падение напряжения на R345 составит:

U345 = I*R345 = 15*6 = 90 В

Тогда

через последовательно соединенные элементы течет один и тот же ток:

I3 = I4 = А

так же по закону Ома

I5 = U345/R5 = 90/12 = 7,5 A

Падения напряжения на R3 и R4 составят:

U3 = I3*R3 = 7,5*10 = 75 В

U4 = I4*R4 = 7,5*2 = 15 В

Падение напряжения на R5 нам уже известно:

U5 = U345

По второму закону Кирхгофа определим суммарное падение напряжения:

U=U2+U345 = 60+90 = 150 В

Тогда суммарное сопротивление:

R = U/I = 150/15 = 10 Ом

Ответ. I1 = 10 A, I2 = 5 А, I3 = 7,5 A, I4 = 7,5 A, I5 = 7,5 A; U1 = 60 В, U2 = 60 В, U3 = 75 В, U4 = 15 В, U5 = 90 В; R = 10 Ом, I = 15 А, U = 150 В.
