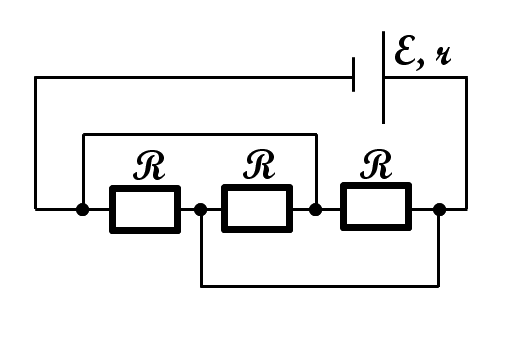

Как соединены проводники?
R1=R2=R3=R=4,5 Ом
ЭДС = 18 В
r = 0,2 Ом
Определите силу тока в каждом сопротивлении.
Сопротивлением соединительных проводов пренебречь.

повторяю ( точки перемычек РАВНОЗНАЧНЫ и между ними и надо помещать ризисторы)

начинайте рисовать с R2

между B и С рисуем R2

между B и A (c) рисуем R1

в точках А и С потенциалы одинаковы ( они соединены проводником)

R1=R2=R3=R=4,5 ОмЭДС = 18 Вr = 0,2 Омлегко заметить перемычки в схеме на концах перемычек потенциалы одинаковы значит эти точки можно соединить а перемычки выкинуть получается что параллельно среднему резистору включены параллельно два другихпри параллельном соединении 1/R=1/R1+1/R2+1/R3=3/R1R=R1/3=1,5 Омпо закону Ома I=E/(R+r)=18/1.7=10,58 Атак как резисторы одинаковы I1=I2=I3=I/3=3.53 Aподсказка для ХОРОШИХ людейрасставьте буквы в точках присоединения перемычекмежду буквами начинаете рисовать РЕЗИСТОРЫточки которые соединены проводниками равнозначны ( у них одинаковые потенциалы)сделав эти действия вы получите параллельное соединение
