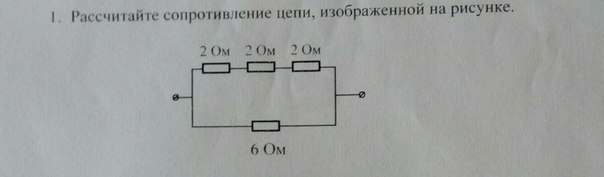

рассчитайте сопротивление цепи изображенной на рисунке

Сопротивоение верхней цепи Rв=2*3=6 Ом (3 последовательно поэтому сопротивления суммируются). И теперь итоговое сопротивление цепи с учётом параллельного соединения Rит=Rв*6/(Rв+6)=6*6/(6+6)=36/12=3 Ом. (Итоговую проводимость считаем как сумму проводимостей верхнего и нижнего участков, сопротивление - обратная величина).
