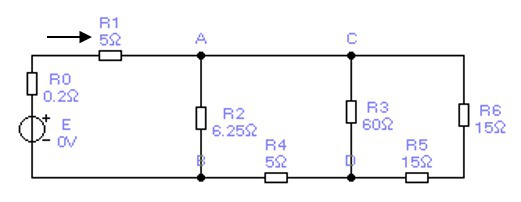

В цепи со смешанным соединением сопротивлений (рисунок 4)
I1=5 A, R1=5 Ом, R2=6,25 Ом, R3=60 Ом, R4= 5 ОМ, R5=15 Ом , R6=15 Ом, Ro=0,2 Ом.
Вычислить токи, напряжения и мощности каждого участка и всей цепи

ЭДС найдена в п.6

огромное Вам спасибо

*понимание

Ну, Ваше непонимание - это же Ваша проблема, чего прощения просить?)

В цепи один источник ЭДС и несколько контуров. Определим эквивалентное сопротивление внешней цепи, для чего будем последовательно упрощать схему (см. вложение 1).1. Резисторы R₅ и R₆ включены последовательно. Их эквивалентное сопротивление R₅₆=R₅+R₆=15+15=30 (Ом). Заменим эти два резистора эквивалентом R₅₆.2. Резисторы R₃ и R₅₆ включены параллельно. Их эквивалентное сопротивлениеЗаменим эти два резистора эквивалентом RCD3. Резисторы R₄ и RCD включены последовательно. Их эквивалентное сопротивление RBC=R₄+RCD=5+20=25 (Ом). Заменим эти два резистора эквивалентом RBC.4. Резисторы R₂ и RBC включены параллельно. Их эквивалентное сопротивлениеЗаменим эти два резистора эквивалентом RAB.5. Резисторы R₁ и RAB включены последовательно. Их эквивалентное сопротивление R=R₁+RAB=5+5=10 (Ом). Заменим эти два резистора эквивалентом R.6. По закону Ома для полной цепиДалее будем использовать закон Ома для участка цепи и следствие из него::Кроме того, будем пользоваться формулой для расчета мощности, выделяемой на сопротивленииРезультаты расчета приведены в таблице (вложение 2).Полная мощность, рассеиваемая в цепи: P=E×I=51×5=225 (Вт).Проверим расчет с помощью баланса мощностей. Полная рассеиваемая мощность должна быть равна сумме мощностей, рассеиваемых на каждом элементе цепи.Равенство выполняется, следовательно, расчет выполнен верно.
