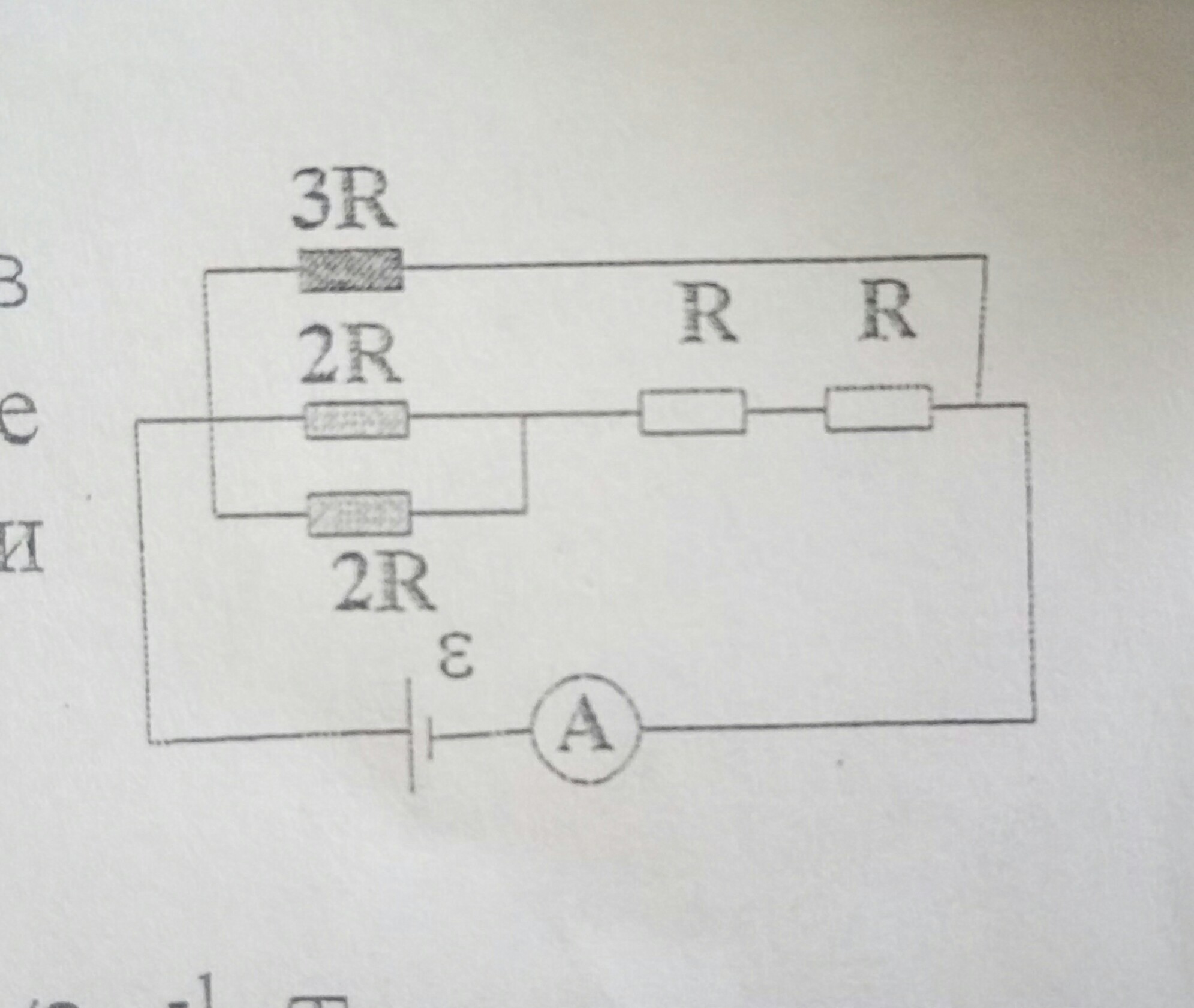

в схеме, изображённое на рисунке, сопротивления всех резисторов известны, а R=4 ом. э.д.с источника е=6 В, его внутреннее сопротивление пренебрежимо мало. определить показание идеального амперметра А и мощность, выделяем во внешней цепи.

1. Приведем все сопротивления к одному обобщенному.а). участок параллельно подключенных 2R-2R1/r= 1/2R + 1/2R => r= Rб) участок последовательно подключенных r -R -R:r1 = r+R+R=R+R+R=3Rв) участок параллельно подключенных r1-3R:1/r2=1/3R+1/3R => r2=1.5RТогда, полное сопротивление цепи r2=1.5R=1.5*4 Om = 6 oMСогласно закону Ома: I=U/R=E/r2=6V/6oM=1 A- показания идеального амперметра.Мощность цепи определяется согласно формуле: P=UI=EI=6V*1A=6 Вт
