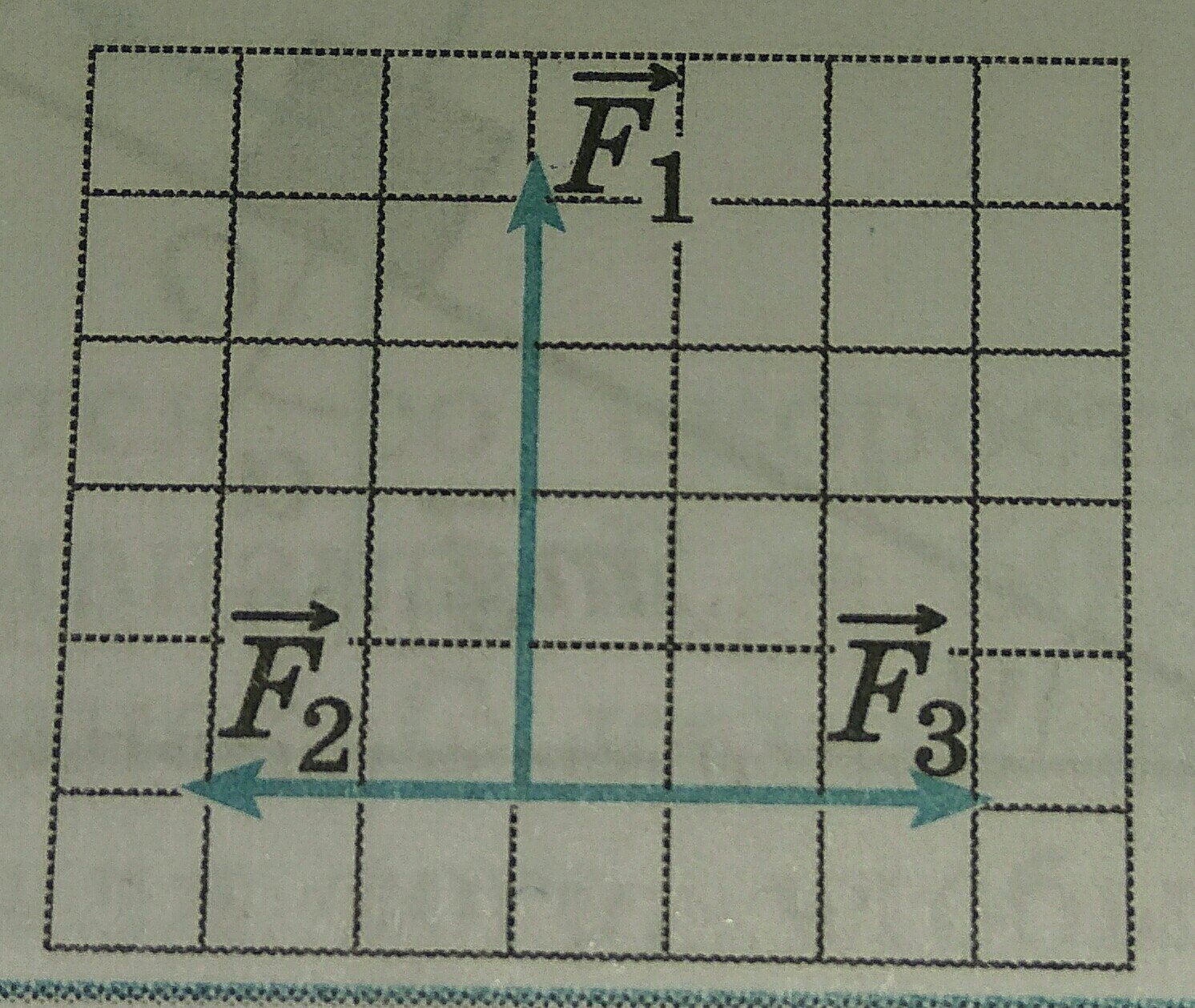

На тело, находящееся на горизонтальной плоскости, действуют три силы (см. рис.). Чему равен модуль равнодействующей силы, если [tex] F_{2} [/tex] = 2H?
1) 3 H; 2) 4 H; 3) [tex] \sqrt{8}[/tex] H; 4) [tex] \sqrt{17}[/tex] H. (С решением).

Ответ: √17 Н

Объяснение:

Очень хорошо то что в нашем случае есть такой чёткий масштаб

Смотря на рисунок и прочитав условие мы понимаем то что силе в 2 Н соответствует масштаб 2 кл. тогда сила в 1 Н на рисунке будет занимать 1 кл. ( но это какое-то супер упрощённое объяснение )

Теперь приступаем к самому решению задачи

F23 = F3 - F2

Где F23 - результирующая сила сил F3 и F2

F23 = 3 - 2 = 1Н

F = √( F23² + F1² )

Где F - результирующая сила сил F23 и F1

F = √( 1² + 4² ) = √17 Н
