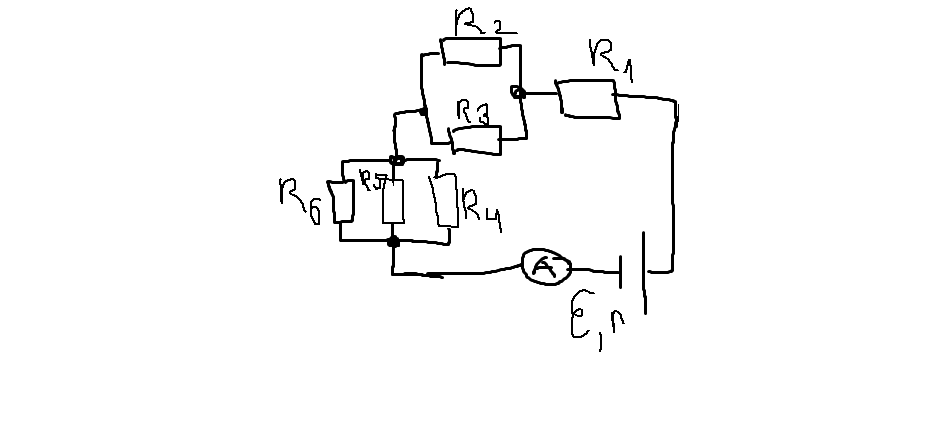

Найдите силу тока в каждом сопротивлении (рис. 122), а также ЭДС источника с малым внутренним сопротивлением, если R1 = 7,5 Ом, R2 = 4 Ом, R3 = 12 Ом, R4 = 6 Ом, R5 = 3 Ом, R6 = 6 Ом и показание амперметра I = 10 А.



рисунок во вложениях, помогите пожалуйста

1)R2 и R3- соединены параллельно.

R23(общее сопротивление на резисторах 2 и 3)=R2*R3/(R2+R3)=4*12/16=3 (Ом)

2)R4, R5 и R6-соединены параллельно.

1/R456=1/R4+1/R5+1/R6=1/6+1/3+1/6=2/3 т.к. считали 1/R456, то R456=3/2=1,5(Ом)

3)Участки R1, R23, R456 - соединены последовательно=> Rобщ=R1+R23+R456=7,5+3+1,5=12 (Ом)

4)Сила тока= Эдс/(внешнее сопротивление + внутреннее сопротивление), т.к. внутреннее сопротивление ->0 =>  формула приобретает вид I=ЭДС/Rобщ

ЭДС=10*12=120(В)

5) При параллельном соединении напряжение равно, при поледовательном равна сила тока. U=IR; Uобщ=120 В

U1=10*7,5=75 Вольт, U23=10*3=30 Вольт, U456=1,5*10=15 Вольт.

6) I1=10 Ампер; I2=30/4=7,5 Ампер; I3=30/12=2,5 Ампер; I4=15/6=2,5 Ампер; I5=15/3=5 Ампер; I6=15/6=2,5 Ампер

твет: ЭДС=120 Вольт; I₁=10 Ампер; I₂=7,5 Ампер; I₃=2,5 Ампер; I₄=2,5 Ампер; I₅=5 Ампер; I₆=2,5 Ампер.
