Нужна помощь с электротехникой!
Нужно подробно решить задачу (в приложении) со всеми расчётами.

Буду благодарен, если поможете со второй задачкой

http://znanija.com/task/21115164

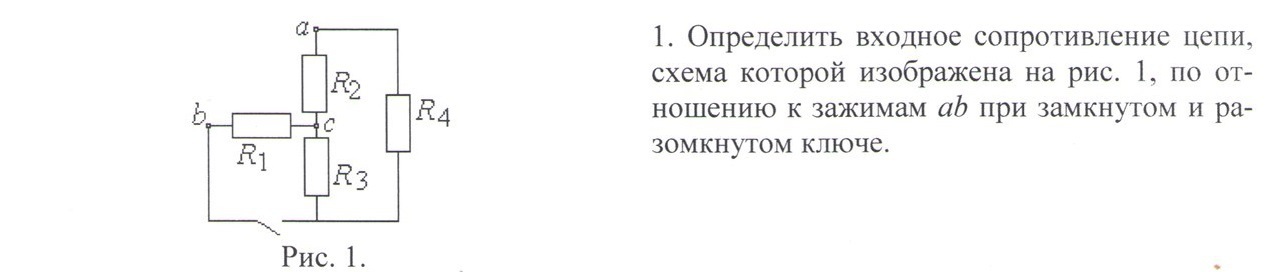

Перерисуем схему в более удобный вид (смотри на фото)ключ разомкнут:1) R' = R₃ + R₄ - последовательное соединение2) R'' = R₂ * R' / (R₂ + R') = R₂ * (R₃ + R₄) / (R₂ + R₃ + R₄) - параллельное соединение3) R = R'' + R₁ = R₂ * (R₃ + R₄) / (R₂ + R₃ + R₄) + R₁ - последовательное соединениеключ замкнут:ток идет по наименьшему сопротивлению и через резистор R₁ не пойдетсопротивление цепи будет равно R = R₂ * (R₃ + R₄) / (R₂ + R₃ + R₄)
