• Срочно решить, даю 50 баллов

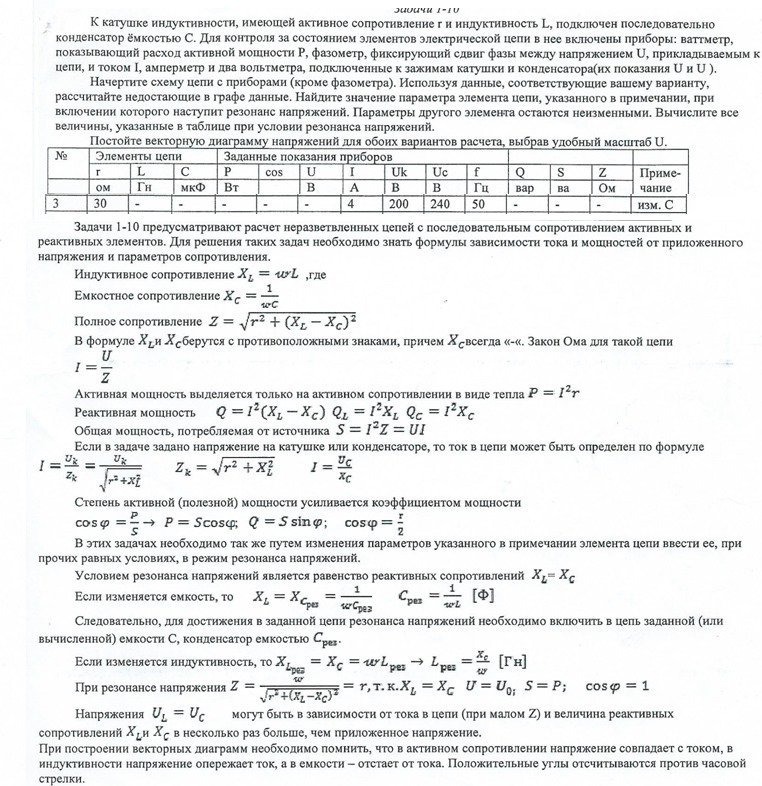

    Всё написано на фото

    question img

Ответы 2

  • Да уж! Говорил же надо проверять. Во 2й диаграмме Не нарисовал вектор Uкр. Т.е. напряжение на зажимах катушки. Там подпись Uкр у горизонтального вектора надо зачеркнуть (убрать ). А вектор Uкр построить как сумму UL и Ur (диагональ прямоугольника, параллелограмма в общем случае).
  • Смотрите фотографии. Всё можно посчитать фактически "руками". Ну калькулятор в помощь. Правда проверять всё равно надо. При расчетах ошибся, неверно вычислил индуктивность. Ошибку обнаружил на этапе постройки диаграммы (тоже как способ проверки). Пришлось почти все пересчитывать и черкать во 2й таблице. Теперь надеюсь косяков нет.При построении диаграмм набросал нечто вроде полярной сетки. Левые стрелки Ux, Ix это просто шкалы, они собственно в диаграмму не входят. А добавлены для контроля длин векторов напряжений и тока.
    answer img
    • Автор:

      nylahwltm
    • 5 лет назад
    • 0
