Помогите пожалуйста решить задачу по физике !!! Срочно !!!

Помогите пожалуйста решить задачу по физике !!! Срочно !!!
- Предмет:
  Физика
- Автор:
  giselapnst
- 6 лет назад

Ответы 8

сейчас еще проверю себя
- Автор:
  ciarawatts
- 6 лет назад
- 0
Спасибо тебе огромное !
- Автор:
  grumpy
- 6 лет назад
- 0
Спасибо тебе огромное !
- Автор:
  marielacherry
- 6 лет назад
- 0
есть ошибки минуту
- Автор:
  josiejt06
- 6 лет назад
- 0
мои ответы и ответы Kir3740 совпали, нумерация у нас не совпадает
- Автор:
  tough guy27q5
- 6 лет назад
- 0
пожалуйста)
- Автор:
  jaquanpineda
- 6 лет назад
- 0

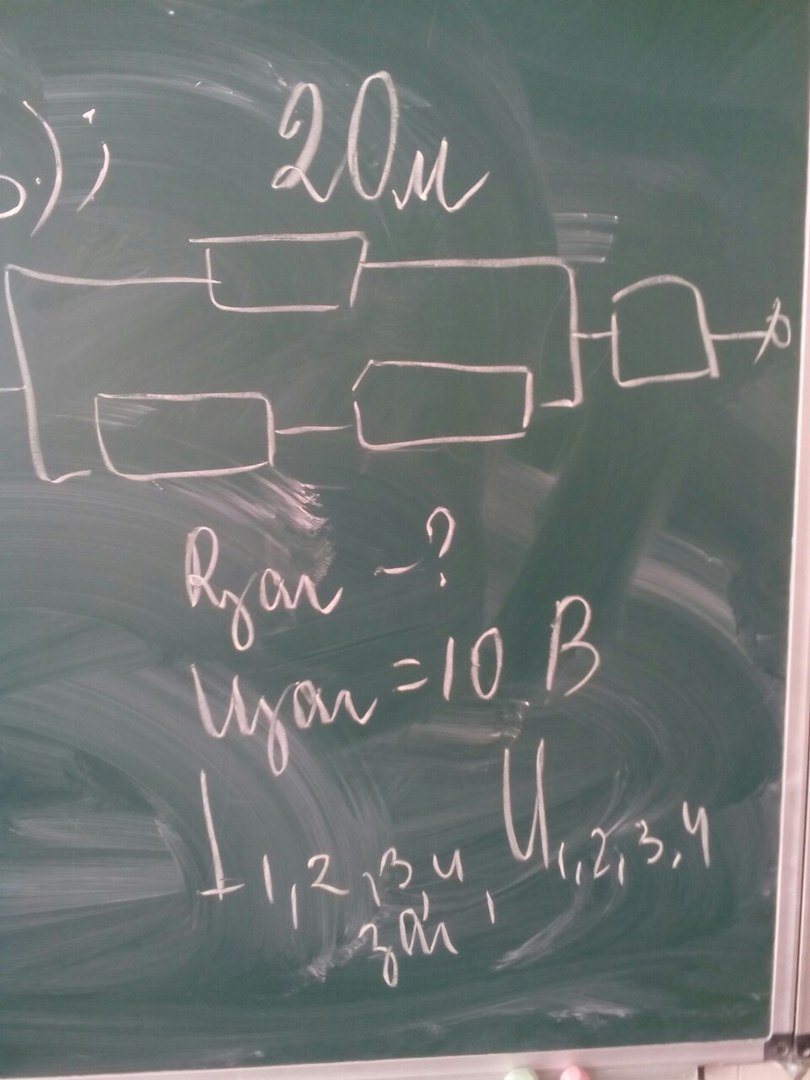

Пусть R = 2Ом - сопротивление одного резистораСлева у нас параллельное соединение, причем в одной ветке сопротивление R, а в другой 2R, значит сопротивление трех резисторов слева вычислим как $1/R_{123} = 1/R+1/(2R) = 3/(2R)\\ R_{123} = 2R/3$ И к этим трем еще последовательно подключают правый резистор R, так что полное сопротивление $R_0 = R+2R/3 = 5R/3 = 3.33$ Ом.Теперь, найдем полный ток по закону Ома $I_0 = U/R_0 = 10/3.33 = 3$ Ампера.Этот ток течет через правых резистор (4) поэтомуI₄ = 3АU₄ = I₄R = 6ВОставшиеся 10 - 6 = 4 Вольта напряжения падают на трех левых резисторах. Мы знаем, что общий ток ветвится в один резистор сверху (3) и два резистора снизу (1) и (2), поэтому $I_0 =I_{1,2}+I_{3}\\ I_3R = I_{1,2}\cdot 2R$ Решая эту систему, находим $I_{1,2} = I_0/3 = 1\\ U_1 = U_2 = I_{1,2}R = 2\\\\ I_3 = 2I_0/3 = 2\\ U_3 = I_3R = 4$ Ответ $I_1 = I_2 = 1\\ I_3 = 2\\ I_4 = 3\\\\ U_1 = U_2 = 2\\ U_3 = 4\\ U_4 = 6$
- Автор:
  fabián59
- 6 лет назад
- 0
$R=r+\frac{r*(r+r)}{r+(r+r)}=r+\frac{2}{3}r=\frac{5}{3}r=\frac{5}{3}*2\ Om=\frac{10}{3}\ Om$ $I=\frac{U}{R}=\frac{10\ V}{\frac{10}{3}\ Om}=3\ A$ $I_4=I_{123}=I=3\ A$ $U_4=I_4r=3\ A*2\ Om=6\ V$ $I_1+I_{23}=I$ $\frac{U_1}{r}+\frac{U_{23}}{2r}=I;\ U_1=U_{23}$ $U_1(\frac{1}{r}+\frac{1}{2r})=3\ A$ $U_1*\frac{1}{2r}=1\ A$ $U_1=1\ A*2r=1\ A*2*2\ Om=4\ V$ $I_1= \frac{U_1}{r}=\frac{4\ V}{2\ Om}=2\ A$ $I_{23}=I_2=I_3=\frac{I-I_1}{2}=1\ A;\ due\ to\ the\ fact\ that\ R_1=R_2=r$ $U_2=U_3= \frac{U_{23}}{2}=2\ V;\ due\ to\ the\ fact\ that\ R_1=R_2=r$ Проверка: $U=U_4+U_{123}=U_4+U_1=U_4+U_{23}=U_4+U_2+U_3$ $10\ V=6\ V+4\ V=6\ V+4\ V=6\ V+2\ V+2\ V$ ------------------------------------------------------------------------------ $I=I_4=I_{123}=I_1+I_{23}=I_1+I_{2}=I_1+I_3$ $3\ A=3\ A=2\ A+1\ A=2\ A+1\ A=2\ A+1\ A$
- Автор:
  damián4ltb
- 6 лет назад
- 0
