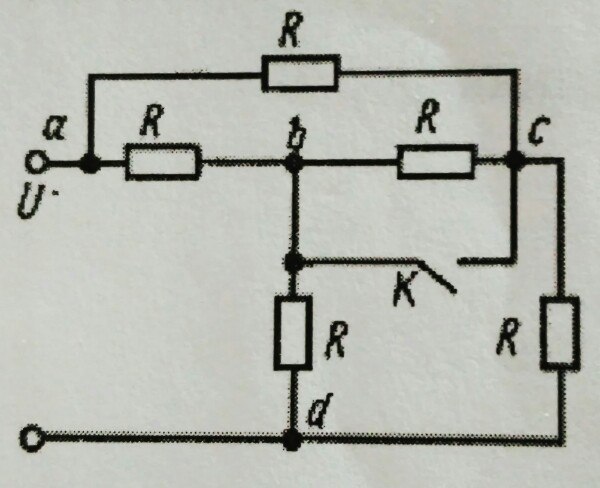

Определить токи всех ветвей электрической цепи, схема замещения которой приведена на рис. Сопротивления всех резисторов одинаковы и равны R = 15 Ом, напряжение питания U = 120 В, Как изменится ток источника при замыкании ключа K?

Спасибо огромное!

Если возможно, посмотрите еще подобные задачи от меня, буду очень благодарен)

изучи два закона Кирхгоффа и не страдай ерундой тут

в силу симметрии задачи, ток через резистор Rbc не течёт (Ibc=0A)(при замыкании ключа К полный ток не поменяется). эквивалентное сопротивление равно R. полный ток источника I=U/R=120/15=8А. т.к. сопротивления включены в две параллельные цепи(acd и abd), то ток по каждой цепи составит I(ac)=I(cd)=Iab=Ibd=I/2=4А
