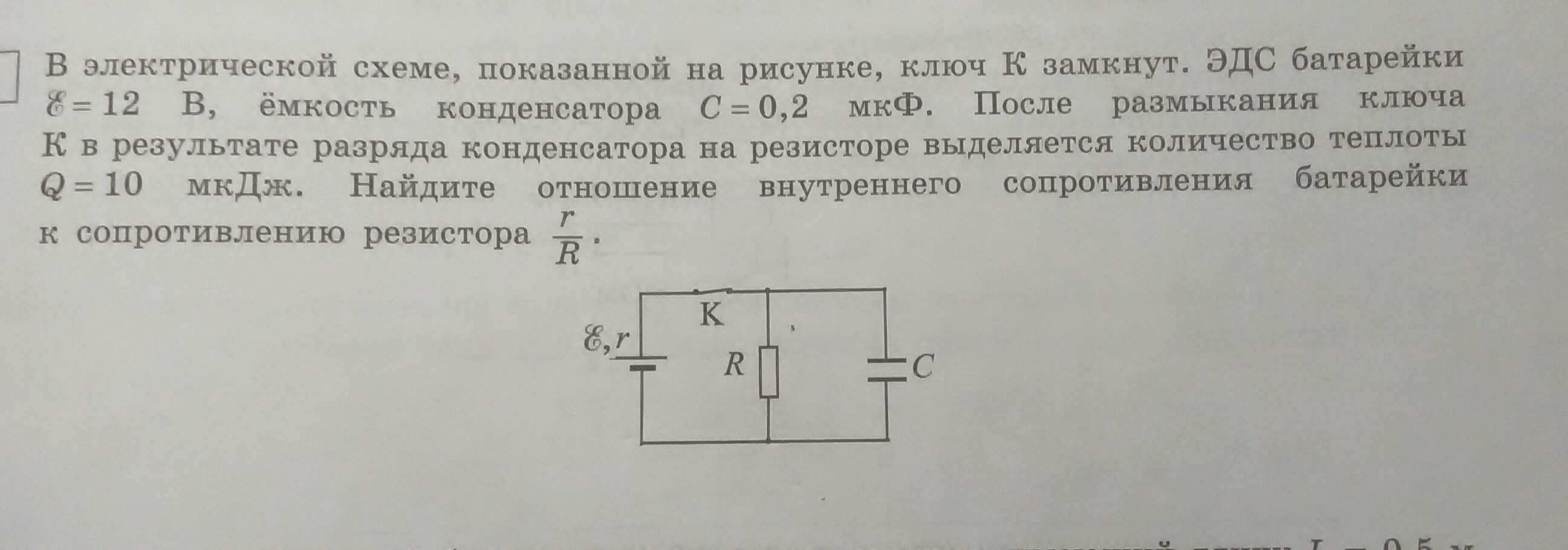

  • В электрической схеме, показанной на рисунке, ключ K замкнут. ЭДС батарейки 12 в. Емкость конденсатора равна 0,2 мкф. После размыкания ключа K в результате разряда конденсатора на резисторе выделяется количество теплоты 10 мДж. Найти отношение внутреннего сопротивления батарейки к сопротивлению резистора r/R.

    question img

Ответы 1

  • Энергия заряженного конденсатораE_{q}= \frac{CU^2}{2} {1}Где U Напряжение на обкладках конденсатора,  C ёмкость конденсатораСчитаем, что при разряде вся электрическая энергия перешла в тепло.E_q=Q Зная энергию конденсатора можем найди напряжение до которого он был заряжен к моменту размыкания ключа.U= \sqrt{ \frac{2E_{q}}{C} }= \sqrt{ \frac{2 \cdot 10^{-5}}{0,2 \cdot 10^{-6}} }=10 Если считать, что до размыкания ключа конденсатор зарядился до максимально возможного напряжения в данной схеме, то ток через него уже не протекал. (кондер можно мысленно отбросить). Напряжение на конденсаторе установилось равное напряжению на резисторе R. А для тока в цепи и напряжения на R, согласно закону Ома для полной цепи, можно записатьI= \frac{ E }{R+r} Соответственно напряжение на резисторе RU=IR= \frac{ER}{R+r} = \frac{E}{1+r/R} Отсюда можно выразить отношение сопротивлений \frac{r}{R} = \frac{E}{U}-1= \frac{12}{10} -1=0,2

    • Автор:

      coachoobj
    • 6 лет назад
    • 0
