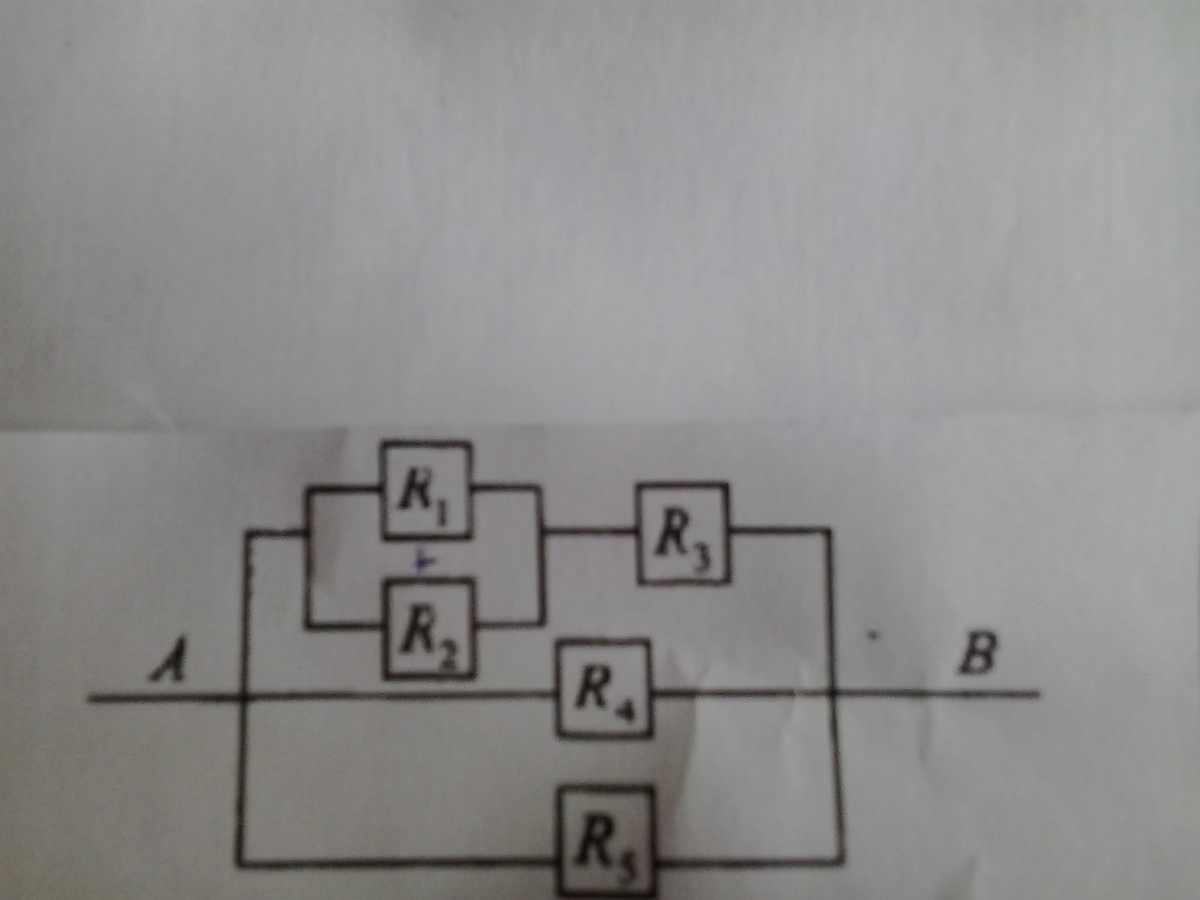

R1=3, R2=6, R3=2, R4=12, R5=6, I1-2 Найти: I2, I3, I4, I5, U1, U2, U3, U4, U5, RIU(Плюс на фото, не нужен) - №2231211

R1=3, R2=6, R3=2, R4=12, R5=6, I1-2 Найти: I2, I3, I4, I5, U1, U2, U3, U4, U5, RIU
(Плюс на фото, не нужен)
- Предмет:
  Физика
- Автор:
  brittoeg
- 5 лет назад

Ответы 1

R1=3, R2=6, R3=2, R4=12, R5=6, I1-2

Найти: I2, I3, I4, I5, U1, U2, U3, U4, U5, RIU

--------------------

Решаем так

Сопротвление с параллелным включением R1 и R2

1/R12=1/r1+1/R2=1/3+1/6=1/2, значит R12=2 Ом

Сопротивление верхней ветки R123=R12+R3=2+2=4 Ом

Вся цепь

1/Rобщ=1/R123+1/R4+1/R5=1/4+1/12+1/6=1/2

Rобщ=2 Ом

Далее по закону Ома

U1=I1*R1=2*3=6 В. U1=U2 (параллельное включение)

I2=U2/R2=6/6-1 А

I3=I21+I2=2+1=3 А.

U3=I2*R3=3*2=6 В

U123=U4=U5=Uобщ=U1+U3=6+6=12 В

I4=U4/R4=12/12=1 А

I5=U5/R5=12/6=2 А

Iобщ=I3+I4+I5=3+1+2=6 А.
- Автор:
  madeleine
- 5 лет назад
- 0
