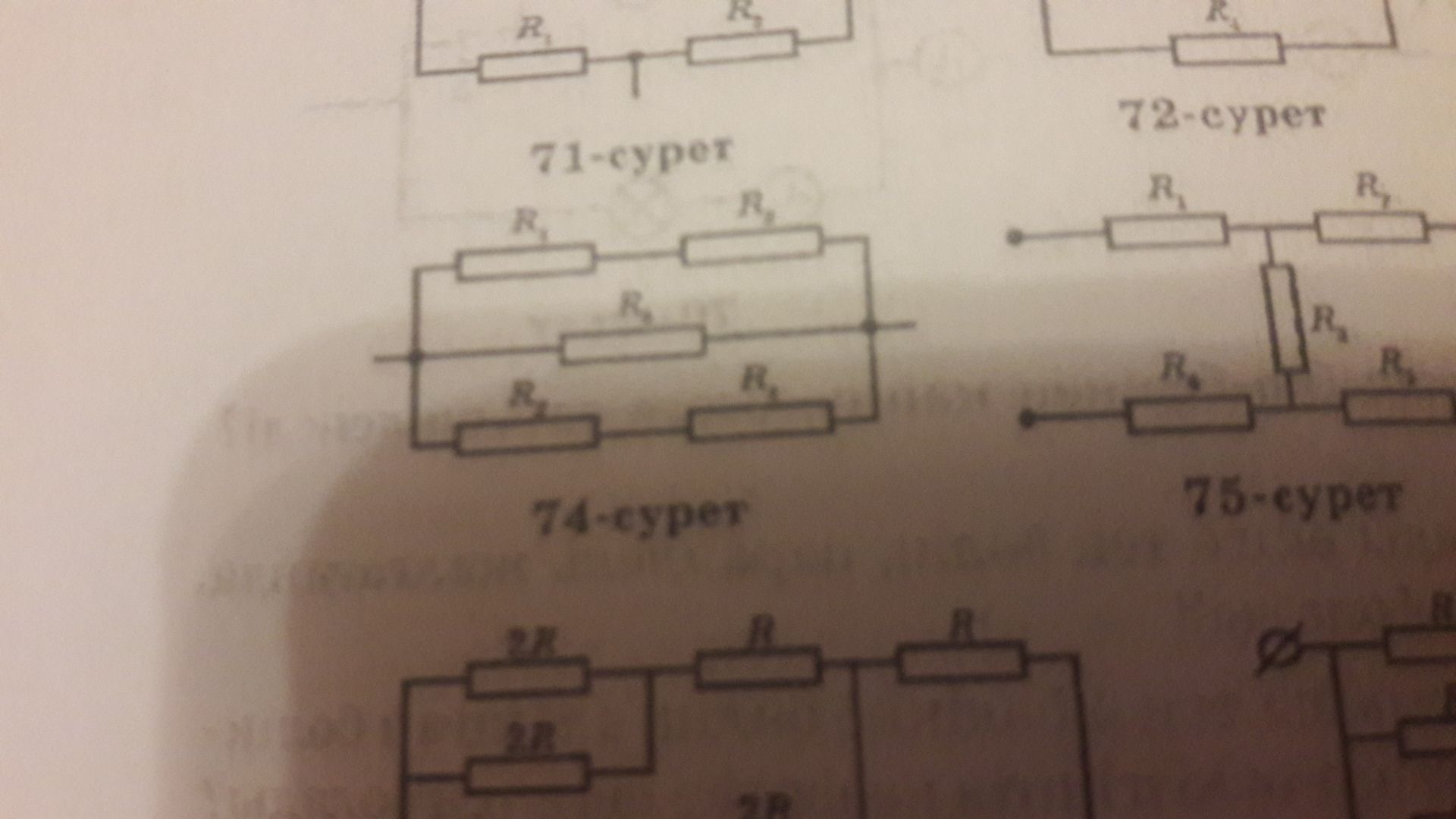

7.Найдите общее сопротивление электрической цепи, если R1= 4 Oм, R2= 5 Oм, R3= 16 Oм, R4= 5 Oм R5= 10 Oм (74 рис).

Либо не тот ответ смотрите, либо не те номера резисторов :)

• Формулы •При последовательном соединении:R(общ) = R(1) + R(2) + ... + R(n).При параллельном соединении:1/R(общ) = 1/R(1) + 1/R(2) + ... + 1/R(n).• Решение •Резисторы (1) и (3) соединены последовательно и их общее сопротивление:R(13) = 4 + 16 = 20 (Ом).Резисторы (2) и (4) аналогично:R(24) = 5 + 5 = 10 (Ом).Резисторы (13), (5) и (24) соединены параллельно:1/R(общ) = 1/R(13) + 1/R(5) + 1/R(24),1/R(общ) = 1/20 + 1/10 + 1/10 = 5/20 = 1/4,R(общ) = 4 Ом.Ответ: 4 Ом.
