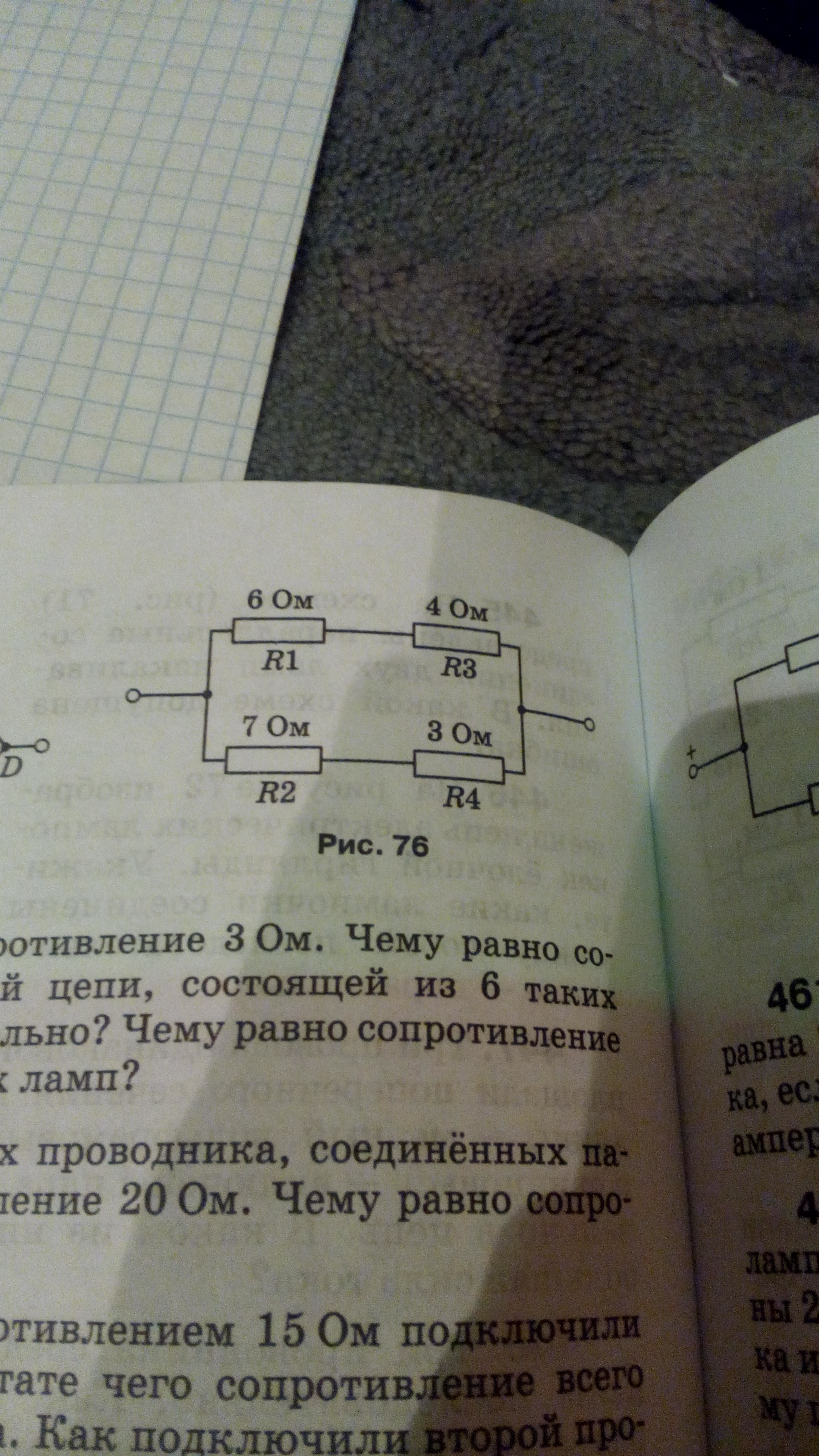

чему равно сопротивление участка цепи, изображенного на рисунке 76?

Дано:R1-6 ОмR2- 7 ОмR3 - 4 ОмR4- 3 ОмСперва смотрим как соединены 1 и 3 сопротивление.Они соединены последовательно,значит мы их складываемR1+R3=6+4=10 ОмСопротивления 2 и 4 также соединены последовательно,поэтому мы их складываем тожеR2+R4= 7+3=10 ОмТеперь,пользуясь тем,что мы их сложили-у нас получилось 2 сопротивления,соединенных параллельно,поэтому делаем следущее действие:R=(10*10): (10+10) = 100:20= 5 ОмЗначит общее сопротивление участка цепи равно 5 Ом
